Schraubstock für Werkzeugmaschinen HDL-

für FräsmaschinenDoppel-Klemmmanuell

Übersicht

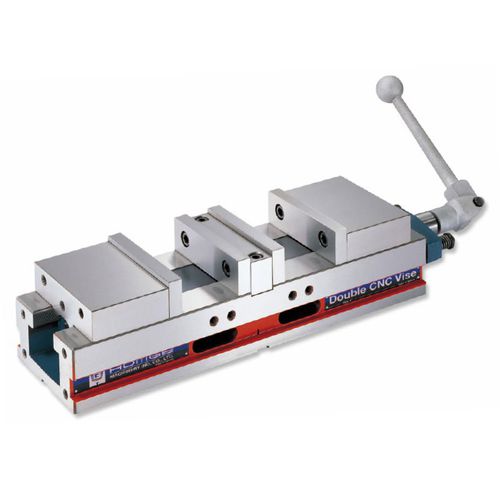

Kompakter Doppel-Station Schraubstock für CNC-Bearbeitungszentren, der zwei Werkstücke in einer Aufspannung spannt, um Durchsatz zu erhöhen und Rüstzeiten zu reduzieren.

Vorteile

• Doppel-Station-Design: Halten von zwei Werkstücken gleichzeitig, wodurch die Spannkapazität pro Schraubstock verdoppelt wird.
• Kompakte Bauform: Mehrere Schraubstöcke lassen sich auf dem Maschinentisch für hochdichte Bestückungen montieren.
• Spezielle Federmechanik: Erlaubt bis zu 5 mm Größenunterschied zwischen zwei Werkstücken für schnelles Positionieren und Spannen; Schraubenverstellung möglich, wenn Toleranz > 5 mm.
• Abnehmbare Mittelführung: Erlaubt Großöffnungmodus und Selbstzentrierung, wenn entfernt.

Spezifikationen (Material & Einheit)
Material: Guss mit Kugelgraphit FCD55; Führungs-Härte: HRC 50; Einheit: mm

Größentabelle
Modell | A | B | C | D | E | F | G | H | I | J | Gewicht (kg)
HDL-4\" | 92 | 63 ± 0.01 | 74 | 200 | 18 | 395 | 480 | 104 | 14 | 14 | 20
HDL-6\" | 118 | 80 ± 0.01 | 100 | 270 | 18 | 517 | 615 | 154 | 19 | 18 | 46

Standardzubehör

• 2 Ausrichtkeile
• 4 Spannklammern
• 1 Griff

Optionales Zubehör

• Weiche Backen (4 Stk. / Satz)

Anwendungsbeispiele

• Spannt zwei Werkstücke unterschiedlicher Größe (maximale Öffnungsdifferenz: 70 mm) zur Erhöhung des Durchsatzes pro Aufspannung.
• Mittlere Backe entfernbar, um größere Werkstücke zu halten; der Schraubstock zentriert sich in dieser Konfiguration selbst.

Technische Merkmale / Spezifikationen

• Bau-/Modellreihe: HDL- (Beispiele: HDL-4\", HDL-6\")
• Material: FCD55 (Guss mit Kugelgraphit)
• Führungs-Härte: HRC 50
• Einheit: mm
• HDL-4\" Schlüsselmaße: A=92; B=63 ±0.01; C=74; D=200; E=18; F=395; G=480; H=104; I=14; J=14; Gewicht=20 kg
• HDL-6\" Schlüsselmaße: A=118; B=80 ±0.01; C=100; D=270; E=18; F=517; G=615; H=154; I=19; J=18; Gewicht=46 kg
• Spezielle Federmechanik ermöglicht bis zu 5 mm Toleranz zwischen zwei Werkstücken zur schnelleren Bestückung und Reduzierung von Spannmittelanpassungen
