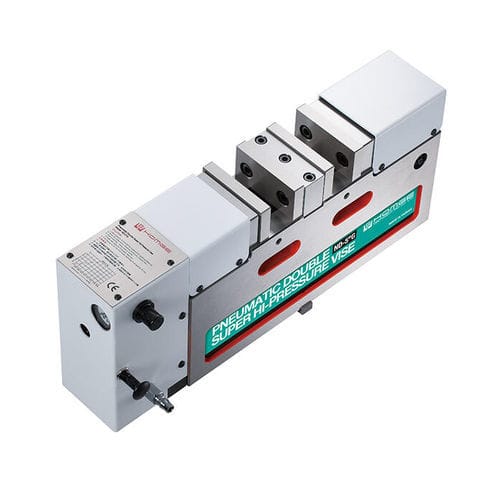

Schraubstock für Werkzeugmaschinen ND-G series

pneumatischPräzisionHochdruck

Produktdetails - Hochdruckzylinder fallen kaum aus mit 3 Jahren Garantie - Feste Höhe, sodass mehrere Schraubstöcke zusammen verwendet werden können 1. Der Schraubstock kann 2 Werkstücke unterschiedlicher Größe halten. Ermöglicht eine zusätzliche Toleranz von bis zu 2 mm bei Werkstücken. 2. Spezielle Hochdruckzylinder sind so konzipiert, dass sie die Spannkraft von 0-4000 kg erhöhen und je nach Material des Werkstücks angepasst werden können. 3. Der Schraubstockkörper besteht aus duktilem Gusseisen der Güteklasse FCD 60 für hohe Präzision und Haltbarkeit. Die Führungen sind auf HRC 50° gehärtet, um die Haltbarkeit weiter zu erhöhen und die Positionierungshöhe über lange Nutzungsdauer zu erhalten. 4. Druckeinstellknopf: für schnelle Operationen. 5. Hochdruckzylinder fallen kaum aus. 6. Spezielles Sicherheitsgerät, um sicherzustellen, dass der Schraubstock die Spannkraft für 20 Minuten hält, wenn die Luftzufuhr unterbrochen wird. 7. Hub für bewegliche Backe: 4 mm. Pneumatische Energiequelle 6kg/cm² Spezifikationen (Material: FCD 60 duktile Gusseisen. Härte: HRC 50º) Modell | A | B | C | D | E | F | G | H | I ND-4"G | 215 | 170±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10 ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10 Modell | J | K | Spannkraft | Spannhub | Gewicht (kg) ND-4"G | 15 | 48 | 0-3300 kg | 4 mm | 45 ND-5"G | 15 | 55 | 0-4000 kg | 4 mm | 65 Standardzubehör: - 2 Ausrichtkeile - 4 Klemmen - 1 Griff Optionales Zubehör: 1) Kreuzgerillte Backen 2) V-Backen 3) Kombinierte Backen 4) Stufenbacken Technische Spezifikationen: - Modell: ND-4"G, ND-5"G - Material: FCD 60 duktile Gusseisen - Härte: HRC 50º - Spannkraft: 0-3300 kg (ND-4"G), 0-4000 kg (ND-5"G) - Spannhub: 4 mm - Gewicht: 45 kg (ND-4"G), 65 kg (ND-5"G) - Pneumatische Energiequelle: 6kg/cm² - Garantie: 3 Jahre
