Schraubstock für Schleifmaschine VISE IN-ROW

für Werkzeugmaschinenfür FräsmaschinenMehrfach

Produktübersicht

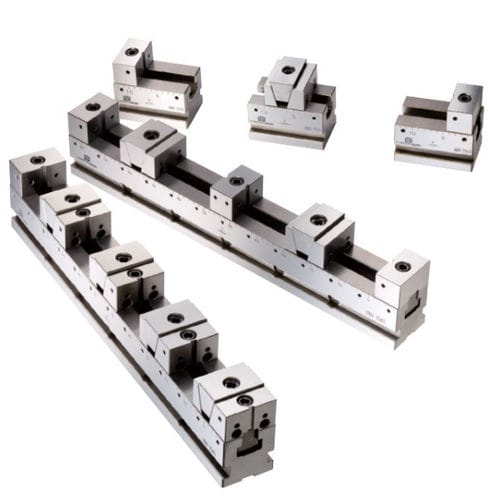

Modularer Reihenbacken-Schraubstock der HRV-Serie, ausgelegt für das flexible gleichzeitige Spannen mehrerer Werkstücke unterschiedlicher Größe und Form. Gehäuse und Hauptkomponenten aus Werkzeugstahl, wärmebehandelt und präzisionsgeschliffen für genaue Positionierung und lange Lebensdauer. Einstellbare Verzahnung ermöglicht schnelles, wiederholbares Positionieren von Quadrat-, Rund-, Zylinder- und Sonderformen.

Material & Härte

• Material: Werkzeugstahl, präzisionsgeschliffen
• Wärmebehandlung: gehärtet auf HRC 56–60 (in einigen Bereichen >HRC 60)

Anwendungen

Geeignet für horizontale, vertikale und 4-Achsen CNC-Bearbeitungszentren sowie Flachschleifmaschinen. Konzipiert für effiziente Fertigung und Serienproduktion, bei der mehrere Teile gleichzeitig gespannt werden, um die Tischausnutzung zu erhöhen.

Standardzubehör

• 2 Stk. Einstellkeil
• 4 Stk. Klemme
• 1 Stk. Griff/Schlüssel

Spannbeispiele / Vorteile

• Gleichzeitiges Spannen vieler kleiner rechteckiger Teile zur Maximierung des Durchsatzes.
• Zylindrische Teile mit optionalen V-Backen spannbar.
• Ein oder mehrere größere Teile können zusammen mit kleineren Teilen in derselben Aufspannung gespannt werden.
• Unregelmäßig geformte Teile mit optionalen, maßgefertigten weichen Backen fixierbar.
• Unterstützt mehrseitige Spannstrategien auf 4-Achsen-Bearbeitungszentren.

Optionale Zubehörteile

• V-Backe (für feste Backe)
• Feste weiche Backe (für bewegliche Backe)
• Bewegliche weiche Backe
• Keilsatz
• Einstufige abgeschrägte Backensätze für fest/beweglich
• Stützblöcke und Referenzplatten (für HRV-50, HRV-75, HRV-100)

Konstruktion & Anwendungshinweise

Gehäusekomponenten sind präzisionsgeschliffen. Die einstellbare Verzahnung ermöglicht schnelles und genaues Einspannen. Wählen Sie FD- (Forcing Direction) oder MD-Familien (Multiple Direction) entsprechend der Spannstrategie. Verwenden Sie optionales Zubehör für zylindrische, dünnwandige oder komplexe Profile.

Technische Daten / Modelle

• Serie: HRV series (FD- und MD-Varianten)
• Beispielmodelle: HRV-5030, HRV-5040, HRV-5050, HRV-5060, HRV-5070, HRV-7543, HRV-7553, HRV-7563, HRV-7573, HRV-10055, HRV-10065, HRV-10075 (z. B. HRV-5030-FD, HRV-5030-MD)
• Maßeinheiten in Tabellen: mm
• Spannkraft und Gewicht je nach Modell unterschiedlich (z. B. HRV-5030-FD: 1000 N, 7 kg; HRV-10055-FD: 2700 N, 40 kg; HRV-5030-MD: 1000 N, 5.3 kg)
