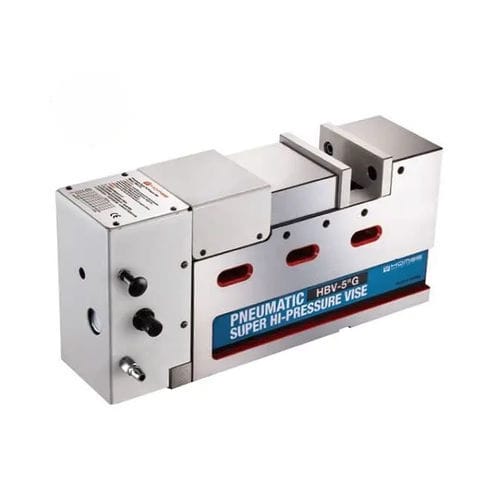

Schraubstock für Fräsmaschinen HBV-G

für WerkzeugmaschinenMaschinenMehrfach

Übersicht
Die HBV-G Serie pneumatischer Schraubstöcke bietet einstellbare hohe Spannkraft durch Hochkraft-Zylinder, eine feste Bauhöhe für Inline- oder Mehrfachmontage sowie gehärtete Führungen zur Erhaltung der Positioniergenauigkeit über lange Zeit. Entwickelt für Bearbeitungs- und Produktionsumgebungen mit Anforderungen an wiederholbares, sicheres Spannen.

Wesentliche Merkmale

• Hochkraftzylinder: einstellbare Spannkraft 0–6000 kg (modellabhängig); 3 Jahre Garantie auf die Zylinder.
• Schraubstockgehäuse aus duktilem Gusseisen (FCD 60+), ausgewählt für Präzision und Verschleißfestigkeit.
• Führungen gehärtet auf HRC 50° zur Erhaltung der Positionierhöhe und Erhöhung der Lebensdauer.
• Speziales Winkelverriegelungssystem mit kompakter Bauweise sorgt für hohe Steifigkeit und zieht das Werkstück automatisch in die genaue Position.
• Sicherheitsvorrichtung hält die Spannkraft ca. 20 Minuten bei Unterbrechung der Luftversorgung.
• Hub der beweglichen Backe: 4–4,5 mm.

Vakuum-/Druckversorgung
Pneumatische Energiequelle: 6 kg/cm²

Abmessungen / Spezifikationen (Einheit: mm)
Model | A | B | C | D | E | F | G | H | I
HBV-4''G | 215 | 170±0.01 | 105 | 145±0.02 | 18 | 320 | 430 | 100 | 10
HBV-5''G | 222 | 170±0.01 | 155 | 145±0.02 | 18 | 380 | 490 | 130 | 10
HBV-6''G | 245 | 190±0.01 | 205 | 145±0.02 | 18 | 440 | 550 | 161 | 10

Model | J | K | L | Max. Spannkraft | Spannhub | Gewicht (kg)
HBV-4''G | 15 | 48 | 45 | 0-3300 kg | 4 mm | 30
HBV-5''G | 15 | 55 | 52 | 0-4000 kg | 4 mm | 50
HBV-6''G | 15 | 58 | 55 | 0-5000 kg | 4 mm | 63

Standardzubehör

• 2 Ausrichtkeile
• 4 Klemmen
• 1 Griff

Optionale Zubehörteile

• Kreuzgerillte Backen
• V-Backen
• Kombinierte Backen
• Stufenbacken

Technische Daten

• Modellserie: HBV-G (HBV-4''G, HBV-5''G, HBV-6''G).
• Material: duktiles Gusseisen (FCD 60+) für das Gehäuse.
• Härte der Führungen: HRC 50°.
• Spannkraft (modellabhängig): HBV-4''G ~0–3300 kg; HBV-5''G ~0–4000 kg; HBV-6''G ~0–5000 kg (einstellbar).
• Spannhub: 4 mm; Hub der beweglichen Backe: 4–4,5 mm.
• Pneumatischer Betriebsdruck: 6 kg/cm².
• Sicherheit: hält die Spannkraft ~20 Minuten bei Luftausfall.
• Garantie: 3 Jahre auf Hochkraftzylinder.
• Marke: HOMGE.
