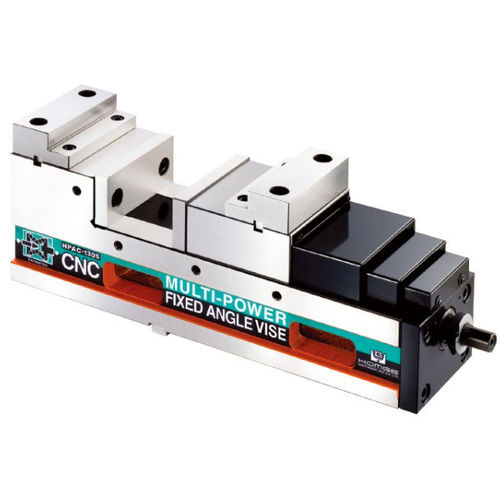

Schraubstock für Fräsmaschinen HPAC-S

für Werkzeugmaschinenhorizontalvertikal

Produktübersicht
Kurzbaukörper | Platzsparend für kompakte Bearbeitungszentren und Mehrfachspannanordnungen

Merkmale

• Patentierter mechanischer Verstärker (Patente: 142711, M224615, M287204, M344941)
• Kürzeste Gesamtlänge bei großer Backenöffnung zur Maximierung der nutzbaren Tischfläche
• Hohe Genauigkeit und Wiederholbarkeit
• Multi-Power-Design erhöht die Spannkraft; einstellbarer Bereich 0–6000 kg je nach Modell
• Multi-Power-Bauteile aus hochlegiertem Wälzlagerstahl verdoppeln die Spannkraft und verhindern Ölverlust
• Führungen gehärtet auf HRC 50 für Verschleißfestigkeit und stabile Positionierhöhe
• Monoblock-Gehäuse aus duktiler Gusseisen (≥ FCD 60) mit ANGLE-LOCK-SYSTEM, das das Werkstück unter hoher Klemmkraft innerhalb ±0,01 mm nach unten zieht
• Einstück-Gehäuse für minimale Durchbiegung (gemessene Durchbiegung < ±0,01 mm bei 4500 kg)
• Horizontal oder vertikal montierbar
• Verstellbarer Anschlagring zur Voreinstellung und wiederholbaren Einhaltung der gewünschten Klemmkraft

Abmessungen / Spezifikationen (Einheit: mm)
Modell | A | B | C | C1 | D | E | F | G | H | I | J | K | L | M | Max. Klemmkraft | Gewicht (kg)
HPAC-100S | 127 | 85±0.01 | 0-170 | 115-280 | 75±0.02 | 18 | 414 | 460 | 100 | 19 | 15 | 178 | 44 | 153 | 4000 kg | 32
HPAC-130S | 147 | 95±0.01 | 0-190 | 155-340 | 75±0.02 | 18 | 462 | 510 | 131 | 19 | 15 | 178 | 55 | 181 | 5000 kg | 46.5
HPAC-160S | 160 | 105±0.01 | 0-300 | 190-450 | 80±0.02 | 18 | 550 | 595 | 160 | 19 | 15 | 183 | 58 | 196 | 6000 kg | 64

Standardzubehör

• 2 Stück Justierkeil
• 4 Stück Klemmleisten
• 1 Stück Handgriff

Optionale Zubehörteile

• Quergerillte Backen
• Kombinierte Backen
• V-Backen (für zylindrische Teile)
• Stufenbacken (präzise Höhenklemmung)

Hinweise

• Feste Höhenkonstruktion ermöglicht die Verwendung mehrerer Schraubstöcke zusammen auf dem Maschinentisch
• Spezialauslegung für hochdynamische CNC-Bearbeitungszentren und Fräsmaschinen

Technische Merkmale / Spezifikationen

• Serie / Modell: HPAC-S (verfügbare Größen: HPAC-100S, HPAC-130S, HPAC-160S)
• Material: Gehäuse aus duktiler Gusseisen (FCD 60), Monoblock-Ausführung
• Härte der Führungen: HRC 50
• Material des Multi-Power-Systems: hochlegierter Wälzlagerstahl
• Einstellbarer Klemmkraftbereich: 0 ~ 6000 kg (modellabhängige Maximalwerte siehe Tabelle)
• Patente: 142711, M224615, M287204, M344941
• Angle-Lock-System: zieht das Werkstück unter hoher Klemmkraft automatisch innerhalb ±0,01 mm nach unten (z. B. 4500 kg)
• Montage: horizontal oder vertikal
• Wiederholbare Voreinstellung der Klemmkraft mittels Anschlagring
