Schraubstock für Fräsmaschinen UV series

für Schleifmaschinefür Werkzeugmaschinenuniversell

Übersicht

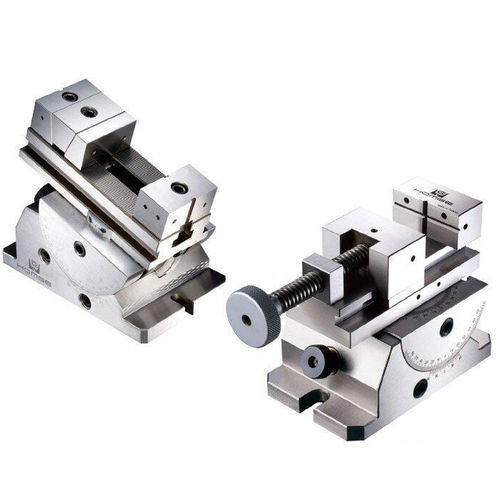

• Präzisions-Universal-Schraubstock in den Modellen UV-80 und UV-120 mit Kipp- und Drehmechanismus für winkelgerechte Positionierung und Bearbeitung.

Hauptmerkmale

• Präzisionsgraduierung für genaue Winkelstellung
• 360° horizontale Drehung
• 45° vertikale Neigung
• Geeignet für gerade oder geneigte Flächen, winkelgerechtes Bohren und Zerspanung

Materialien & Einheit
Material: Schraubstock: Stahl | Grundplatte: GGG (FCD) 50 duktiles Gusseisen
Einheit: mm

Spezifikationen (Tabelle)
Modell | A | B | C | D | E | F | G | H | I | J | K | L | Gewicht (kg)
UV-80 | 137 | 75 | 32 | 78 | 160 | 180 | 110 | 70 | 16 | 32 | 15 | - | 12
UV-120 | 231 | 128 | 53 | 150 | 310 | 300 | 180 | 120 | 18 | 60 | 25 | 98 | 54

Standardzubehör

• 1 Schraubenschlüssel

Anwendungen

• Einsetzbar an Präzisionsschleifmaschinen, Bohr- und Fräsmaschinen, Erodiermaschinen und anderen Werkzeugmaschinen für winkel- und schrägbezogene Bearbeitungen

Technische Hinweise

• Materialien: Backen — Stahl; Grundplatte — FCD 50 duktiles Gusseisen
• Graduierung ermöglicht reproduzierbare Winkelpositionierung
• 360° Drehung und 45° Neigung reduzieren das Umspannen für Bearbeitungen in verschiedenen Winkeln
• Lieferbar in zwei Größen (UV-80, UV-120) je nach Werkstückgröße und Kapazität
• Maße und Gewichte in der Spezifikationstabelle aufgeführt (Einheiten: mm / kg)
• Standardzubehör: ein Schraubenschlüssel zur Einstellung
