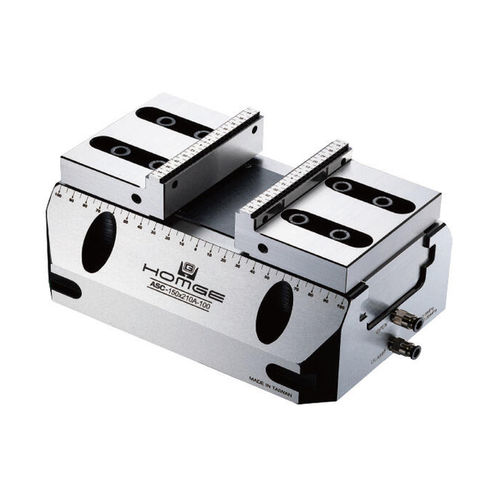

Schraubstock für 5-Achs-Werkzeugmaschinen ASC-150x210A-100

für WerkzeugmaschinenpneumatischFederdruck

Produktübersicht
Pneumatischer selbstzentrierender Schraubstock für 5-Achsen-Automatisierung. Bietet zuverlässiges Zentrieren, schnellen Wechsel und sichere Spannfunktion für Mehrachsenbearbeitung.

Hauptvorteile

• Schnelle Installation und Inbetriebnahme — reduziert Stillstand und erhöht die Maschinenverfügbarkeit.
• Automatisierungsfähige Schnittstelle — standardmäßige Pneumatikanschlüsse zur Integration mit Roboterzellen und mehreren Schraubstöcken pro CNC.
• Ausfallsichere Haltefunktion — federbelasteter Mechanismus hält die Spannung bei Druckverlust.

Eigenschaften

• ONE-TOUCH CHANGEOVER — Per Taste oder Signal steuerbar; spannen/lösen in 1,5 s ohne Werkzeuge.
• SICHERE GENAUIGKEIT — Wiederholgenauigkeit ±0,015 mm und konstante Haltekraft für gleichbleibende Teilequalität.
• PLUG-AND-PLAY AUTOMATION — Standard-Luftschnittstelle unterstützt parallele Schraubstöcke und Roboterintegration.
• FAIL-SAFE HALTUNG — Federmechanik hält Teile sicher bei Druckausfall.
• LANGE LEBENSDAUER — Gehäuse aus legiertem Stahl und gehärtete Backen bewahren die Ausgangsgenauigkeit bei starkem Einsatz.
• FLEXIBLES SPANNEN — Wendemontage und Schnellwechselbacken passen sich schnell an unterschiedliche Teile an.

Technische Zeichnung
Technische Zeichnung verfügbar für Zentrierhub, Lufteinlässe und Befestigungsgrundmaße (Bild auf der Produktseite).

SPEZIFIKATIONEN
Modell | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | Gewicht (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

STANDARDZUBEHÖR

• 4 Stück Positionierschrauben

Technische Merkmale / Zusätzliche Daten

• Modell: ASC-150x210A-100
• Wiederholgenauigkeit: ±0,015 mm
• One-touch Wechsel: spannen/lösen ≈1,5 s (Taste/Signal)
• Haltefunktion: federbelasteter Fail-safe Mechanismus
• Gehäusematerial: S50C Stahl
• Führungsdicke Härte: HRC 50
• Backenmaterial: SCM440 legierter Stahl, Härte HRC 48–50
• Einheit: mm
• Mounting-Gewinde/Anschluss: E = M6
• Wichtige Maße (Auszug): A=112, B=77, C=59, C1=64, F=210, H=150, L=100
• Gewicht: 17,5 kg
