- HOMGE MACHINERY IND. CO., LTD.

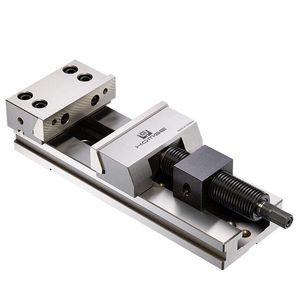

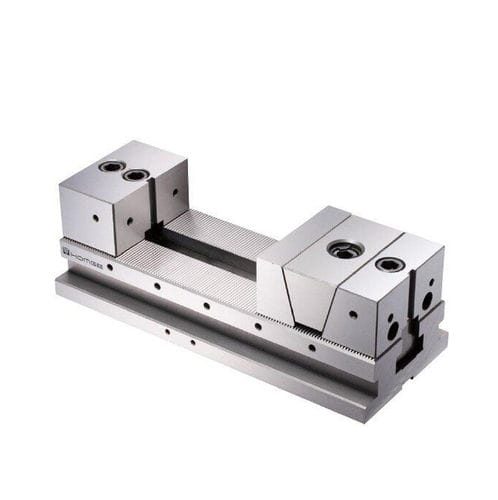

Schraubstock für Werkzeugmaschinen S-100für FräsmaschinenmanuellSchrauben
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für Werkzeugmaschinen, für Fräsmaschinen
- Betätigung
- manuell
- Aufbau
- Schrauben, parallel
- Weitere Eigenschaften
- aus gehärtetem Stahl, aus gehärtetem Werkzeugstahl, kompakt
- Spannweite
Max: 150 mm
(6 in)Min: 0 mm
(0 in)
Beschreibung
Beschreibung
Technische Daten
Einheit: mm
Modell | A | B | C | D | E | F | G | H | I | J | K | L | M | P | Gewicht (kg)
S-100 | 125 | 310 | 150 | 103.5 | 50.5 | 53±0.01 | 135 | 80 | 16 | 17 | 60 | 14 | 25 | 2.5 | 20
Lieferumfang
Merkmale / technische Spezifikationen
- Kompakte Bauform mit großer Spannkapazität: Backenöffnung bis 150 mm
- Backen aus Werkzeugstahl, wärmebehandelt und präzisionsgeschliffen; Backenhärte angegeben mit HRC56; Gehäusehärte HRC52
- Feste Bauhöhe, geeignet für Bearbeitungszentren; einsetzbar an Hochgeschwindigkeits-CNC-Maschinen und Gewindeschneidmaschinen
- Ermöglicht die parallele Montage mehrerer Schraubstöcke
Technische Daten
Einheit: mm
Modell | A | B | C | D | E | F | G | H | I | J | K | L | M | P | Gewicht (kg)
S-100 | 125 | 310 | 150 | 103.5 | 50.5 | 53±0.01 | 135 | 80 | 16 | 17 | 60 | 14 | 25 | 2.5 | 20
Lieferumfang
- 4 Befestigungsplatten
- 1 Schlüssel
Merkmale / technische Spezifikationen
- Modell: S-100
- Maximale Backenöffnung: 150 mm
- Backenmaterial: Werkzeugstahl; Backenhärte: HRC56
- Gehäusematerial/Härte (Datenblatt): HRC52
- Feste Bauhöhe, ausgelegt für Bearbeitungszentren
- Geeignet für den parallelen Einsatz mehrerer Schraubstöcke
- Einheiten in Tabelle: mm
- Abmessungen (Tabelle): A=125, B=310, C=150, D=103.5, E=50.5, F=53±0.01, G=135, H=80, I=16, J=17, K=60, L=14, M=25, P=2.5
- Gewicht: 20 kg
- Lieferumfang: 4 Befestigungsplatten, 1 Schlüssel
