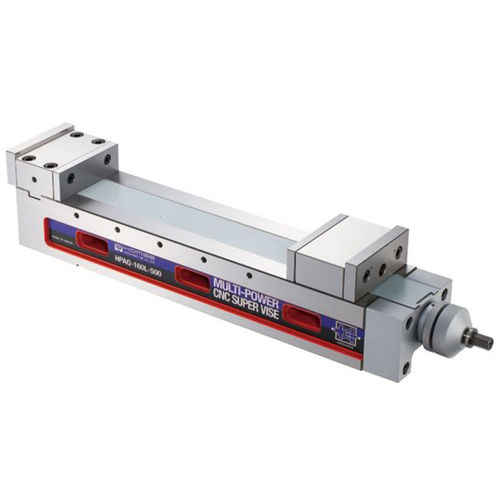

Schraubstock für Werkzeugmaschinen HPAQ-160

für Fräsmaschinenhorizontalvertikal

Übersicht
Die HPAQ-Serie ist ein schwerer CNC-Schraubstock mit patentiertem MULTI-POWER-Booster und durchgehender Angle-Lock-Struktur, der die Durchbiegung auf 0,005 mm halbiert. Entwickelt für großformatige CNC-Bearbeitung und Präzisionsformenbau. Festgelegte Bezugshöhe ermöglicht den gleichzeitigen Einsatz mehrerer Schraubstöcke für große Werkstücke.

Hauptvorteile

• Mechanische, patentierte Systeme (M458489, M395751, M278511, M390838, M435335)
• Kürzester Körper bei großer Backenöffnung
• Hohe Genauigkeit und Wiederholbarkeit (Absenkgenauigkeit ≤ ±0,005 mm unter Nennlast)
• SPEZIELLES MULTI-POWER-Design: Spannkraftbereich 0 ~ 8000 kg
• Geeignet für Portal-Bearbeitungszentren und schwere Anwendungen

Merkmale

• 1. Feste Backe: Feste Backe aus gehärtetem Stahl (HRC 55). Schraubstockkörper aus Gusseisen mit Kugelgraphit (FCD60+) für Präzision und Verschleißfestigkeit. Bei 4500 kg ist die Verformung kleiner als ±0,005 mm.
• 2. Führungen: Auf HRC 50 gehärtet für erhöhte Lebensdauer und Erhalt der Positionierungshöhe über lange Nutzungsdauer.
• 3. Spezielles ANGLE-LOCK-System: Durchgehendes kompaktes Design aus hochwertigem Gusseisen (FCD60+), das das Werkstück unter 4500 kg automatisch auf die Referenzposition innerhalb ±0,005 mm zieht.
• 4. Montageflexibilität: horizontale oder vertikale Montage möglich.
• 5. Patentiertes MULTI-POWER-System: Aus hochwertigem Wälzlagerstahl gefertigt; verdoppelt die Spannkraft, liefert gleichmäßigen Druck und eliminiert Leckagen. Erste Halbumdrehung ≈2500 kg; zweite Halbumdrehung ≈4500 kg; voreinstellbare konstante Spannkraft.
• 6. Einstellring: Voreinstellvorrichtung zum Festlegen und Reproduzieren der gewünschten Spannkraft für wiederholbare Vorgänge.

Standard- & optionale Zubehörteile

• Standard: 2 Ausrichtkeile, 4 Spannplatten, 1 Griff
• Optional: Verschiedene Backen (Kreuzrillen, Stufen, V-Backen), kombinierte und vordere/hintere Außenbacken zur Erweiterung der Spannmöglichkeiten

SPEZIFIKATIONEN (Einheit: mm)
Model | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Max. Clamping Force | Weight (kg)
HPAQ-160 | 168 | 115±0.01 | 0-300 | 195-490 | 57±0.02 | 18 | 560 | 677 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 73
HPAQ-200 | 187 | 120±0.01 | 0-350 | 220-570 | 66±0.02 | 18 | 637 | 757 | 200 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 8000kg | 120
HPAQ-250 | 187 | 120±0.01 | 0-450 | 220-670 | 66±0.02 | 18 | 746 | 863 | 250 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 140
HPAQ-160L-400 | 168 | 115±0.01 | 0-400 | 206-600 | 57±0.02 | 18 | 665 | 792 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 83
HPAQ-160L-500 | 168 | 115±0.01 | 0-500 | 206-700 | 57±0.02 | 18 | 765 | 892 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 92
HPAQ-160L-650 | 168 | 115±0.01 | 0-650 | 206-860 | 57±0.02 | 18 | 925 | 1042 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 107
HPAQ-200L-500 | 187 | 120±0.01 | 0-500 | 220-720 | 66±0.02 | 18 | 806 | 923 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 144
HPAQ-200L-600 | 187 | 120±0.01 | 0-600 | 220-820 | 66±0.02 | 18 | 910 | 1027 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 160
HPAQ-200L-850 | 187 | 120±0.01 | 0-850 | 220-1070 | 66±0.02 | 18 | 1156 | 1273 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 190
HPAQ-200L-1140 | 187 | 120±0.01 | 0-1140 | 236-1360 | 66±0.02 | 18 | 1446 | 1563 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 217

Technische Daten

• Material: Schraubstockkörper aus Gusseisen mit Kugelgraphit (FCD60+) ; feste Backe aus gehärtetem Stahl (HRC55)
• Führungsdicken-Härte: HRC50
• Wiederholgenauigkeit/Genauigkeit: Absenkgenauigkeit ≤ ±0,005 mm unter Nennlast
• MULTI-POWER-Spannkraftbereich: 0 ~ 8000 kg (patentiertes Booster-System)
• Spannkraftprogression: ~2500 kg bei erster Halbumdrehung; ~4500 kg bei zweiter (voreinstellbar)
• Voreinstellvorrichtung: Einstellring zur reproduzierbaren Spannkraft
• Montage: horizontal oder vertikal; feste Bauhöhe für Mehrfach-Schraubstock-Konfigurationen
• Anwendungen: Präzisionsformenbau, Schwerzerspanung, Portal-Bearbeitungszentren
• Patente: oben gelistete Referenzen
