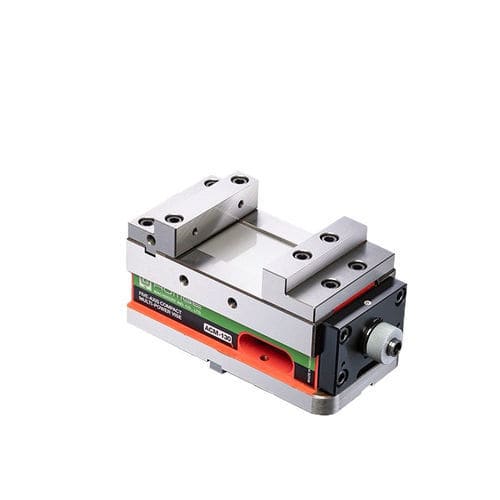

Schraubstock für Werkzeugmaschinen ACM series

für Fräsmaschinenfür 5-Achs-WerkzeugmaschinenSchrauben

Produktübersicht
Kompakter 5-Achsen Schraubstock mit patentiertem mechanischem MULTI-POWER-Verstärker, einstellbare Spannkraft bis 0–5000 kg. Ultrakompakter Aufbau und große Backenöffnung, ausgelegt für 5-Achsen- sowie horizontale/vertikale CNC-Bearbeitungszentren zur maximalen Nutzung der Tischfläche und Werkzeugfreiheit.

Vorteile

• Kürzeste Bauform kombiniert mit großer Backenöffnung zur besseren Ausnutzung des Maschinenraums
• PATENTIERTES MULTI-POWER-Mechaniksystem erhöht die Spannkraft bis 5000 kg ohne Hydraulikkomponenten
• Geeignet für 5-Achsen CNC-Bearbeitungszentren sowie horizontale und vertikale CNC-Maschinen

Funktionen

• MULTI-POWER-Verstärker aus Wälzlagerstahl bietet konstante mechanische Kraftverstärkung und vermeidet Öl-Leckagen, wie sie bei hydraulischen Schraubstöcken vorkommen
• Kompaktes Gehäuse mit großem Backenhub für flexible Spannlösungen und höhere Teileleistung
• Spezielle Gewindeschutzabdeckungen schützen die Spindel vor Spänen und reduzieren den inneren Verschleiß
• Backen aus Werkzeugstahl SCM440, gehärtet auf ca. HRC 55 für sicheren Werkstückhalt
• Gehäuse aus Kugelgraphitguss (FCD60); Führungsflächen gehärtet auf ca. HRC 52 für Festigkeit und Präzision

Kompatibilität
Kompatibel mit 52/96 mm Nullpunkt-Schnellwechsel-Systemen. Empfohlenes Zubehör: Platten M-96x96 (8066, 8067, 8057).

Spezifikationen (Einheit: mm)
Model | A | B | C | C1 | D | E | E1 | F | G | H | I | J | J1 | K | K1 | L | M | O | P | Pull Studs | Max. Clamping Force | Weight (kg)
ACM-130 | 134 | 100±0.01 | 105 | 173 | 52 | M8 | 18 | 250 | 263 | 130 | 10 | 28 | 62 | 34 | 17 | 128 | 115 | 70 | 18 | M-96x96PS | 5000 kg | 22
ACM-160 | 150 | 100±0.01 | 167 | 247 | 93 | M10 | 18 | 350 | 363 | 160 | 10 | 40 | 80 | 50 | 25 | 158 | 175 | 90 | 25 | M-96x96PS | 5000 kg | 40

Standardzubehör

• 2 x Ausrichtkeile
• 4 x Spannklemmen (Clamps)
• 1 x Schraubenschlüssel

Optionale Zubehörteile

• Gezahnte Backen
• Weiche Backen

Anwendungen / Hinweise

• Entwickelt für hochpräzise Werkstückspannung in 5-Achsen- und anderen CNC-Bearbeitungszentren, insbesondere bei begrenztem Maschinenraum
• Das mechanische MULTI-POWER-System reduziert Wartungsaufwand gegenüber hydraulischen Schraubstöcken und liefert stabile, wiederholbare Spannwerte

Merkmale / technische Spezifikationen

• Marke: HOMGE
• Serie: ACM series (ACM-130, ACM-160)
• Maximale Spannkraft: bis zu 5000 kg mittels MULTI-POWER
• Gehäusematerial: Kugelgraphitguss (FCD60)
• Härte der Führungen: ca. HRC 52
• Backenmaterial: SCM440 (Werkzeugstahl), gehärtet ca. HRC 55
• Gewindeschutz: spezielle Abdeckungen gegen Späne
• Pull studs: M-96x96PS (kompatibel mit 52/96 mm Systemen)
• Einheiten in Tabellen: mm
• Gewichte: ACM-130 = 22 kg; ACM-160 = 40 kg
