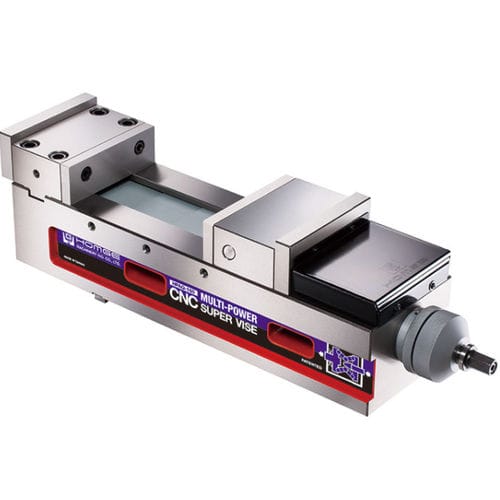

Schraubstock für Werkzeugmaschinen HPAQ-160+

für FräsmaschinenvertikalWinkel

Überblick
Die HPAQ-Serie ist ein mechanischer Schraubstock mit dem patentierten MULTI-POWER-Verstärker und dem ANGLE-LOCK-System, entwickelt für großformatige CNC-Werkstücke sowie den präzisen Formen- und Werkzeugbau. Die Verformung wird auf etwa ±0,005 mm unter Nennklemmdruck begrenzt. Durchgehende ANGLE-LOCK-Struktur, sehr großer Backenöffnungsbereich für übergroße Teile und Festhöhe zur Kombinierbarkeit mehrerer Schraubstöcke. Geeignet für Portal-Bearbeitungszentren und Schwerbearbeitung.

Hauptmerkmale

• Patentierte mechanische Konzepte: MULTI-POWER und ANGLE-LOCK (Patentreferenzen verfügbar).
• Kompakte Bauform mit sehr großer Backenöffnung für übergroße Werkstücke.
• Hohe Genauigkeit und Wiederholbarkeit; verringerte Verformung (≈±0,005 mm bei 4500 kg).
• MULTI-POWER-System (Lagerstahlbau) liefert gestuften Spannbereich 0–8000 kg und stabilisiert die Spannkraft.
• ANGLE-LOCK-System mit duktilem Gusseisen sorgt für automatische Absenkung und reproduzierbares Aufsitzen innerhalb ±0,005 mm unter Spannkraft.
• Feste Backe gehärtet auf HRC 55; Führungen gehärtet auf HRC 50 für Dauerhaltbarkeit und konstante Höhenlage.
• Einstellring zur Vorwahl der Spannkraft für reproduzierbares Spannen.
• Horizontal oder vertikal montierbar; Festhöhe ermöglicht Kombination mehrerer Schraubstöcke für große Werkstücke.

Standardzubehör

• 2 Ausrichtkeile
• 4 Klemmen
• 1 Handgriff

Optionales Zubehör

• Kreuzgeriffelte Backen, Stufenbacken, V-Backen für runde Werkstücke
• Kombinierte Außenbacken und Vorder-/Rück-Außenbacken zur Erweiterung der Spannkapazität

Technische Hinweise

• Gehäusematerial: Gusseisen FCD60 (oder höher) für Präzision und Dauerhaftigkeit.
• Feste Backe: gehärteter Stahl HRC 55.
• Führungsdicke/Dauerhaftigkeit: Härte HRC 50.
• Patentiertes MULTI-POWER liefert 0–8000 kg; typische Stufen: 1. Halb-Umdrehung ≈2500 kg, 2. Halb-Umdrehung ≈4500 kg.
• ANGLE-LOCK sorgt dafür, dass das Werkstück nach unten gezogen und mit reproduzierbarer Genauigkeit innerhalb ±0,005 mm positioniert wird.
• Abmessungen, Backenöffnungen und Gewichte je Modell in der Spezifikationstabelle (Einheit: mm).

SPEZIFIKATIONEN (Einheit: mm) (Material: Gusseisen FCD60 | Führungen Härte HRC 50)
Model | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Max. Spannkraft | Gewicht (kg)
HPAQ-160 | 168 | 115±0.01 | 0-300 | 195-490 | 57±0.02 | 18 | 560 | 677 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 73
HPAQ-200 | 187 | 120±0.01 | 0-350 | 220-570 | 66±0.02 | 18 | 637 | 757 | 200 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 8000kg | 120
HPAQ-250 | 187 | 120±0.01 | 0-450 | 220-670 | 66±0.02 | 18 | 746 | 863 | 250 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 140
HPAQ-160L-400 | 168 | 115±0.01 | 0-400 | 206-600 | 57±0.02 | 18 | 665 | 792 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 83
HPAQ-160L-500 | 168 | 115±0.01 | 0-500 | 206-700 | 57±0.02 | 18 | 765 | 892 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 92
HPAQ-160L-650 | 168 | 115±0.01 | 0-650 | 206-860 | 57±0.02 | 18 | 925 | 1042 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 107
HPAQ-200L-500 | 187 | 120±0.01 | 0-500 | 220-720 | 66±0.02 | 18 | 806 | 923 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 144
HPAQ-200L-600 | 187 | 120±0.01 | 0-600 | 220-820 | 66±0.02 | 18 | 910 | 1027 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 160
HPAQ-200L-850 | 187 | 120±0.01 | 0-850 | 220-1070 | 66±0.02 | 18 | 1156 | 1273 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 190
HPAQ-200L-1140 | 187 | 120±0.01 | 0-1140 | 236-1360 | 66±0.02 | 18 | 1446 | 1563 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 217
