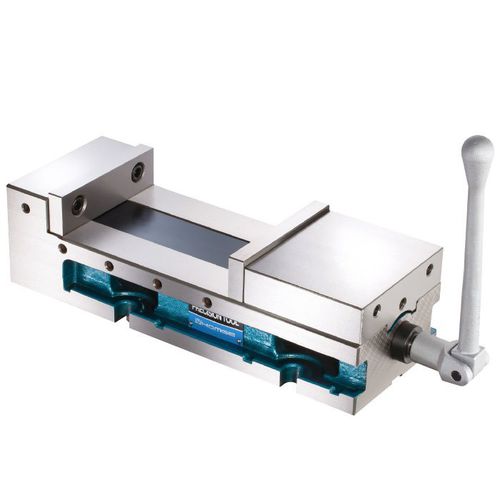

Schraubstock für Werkzeugmaschinen GH series

für FräsmaschinenMehrfachWinkel

Übersicht

• Grosse Backenöffnung für vielseitiges Spannen von Werkstücken
• ANGLE-LOCK-Mechanismus übt Abwärtskraft aus, um ein Anheben des Werkstücks zu verhindern
• Einteiliger, hochsteifer Körper aus Kugelgraphitguss (FCD55) für Dauerhaltbarkeit und langfristige Genauigkeit
• Präzisionsgeschliffene Flächen gewährleisten konstante Genauigkeit und Reproduzierbarkeit
• Geeignet für CNC-Bearbeitungszentren und allgemeine Spannanwendungen

Technische Zeichnung
Technische Zeichnung und Maßillustrationen sind vom Hersteller enthalten.

Spannbereich

• GH-6” Super-Open 8”: 205 mm (8 1/5″) ; 273 mm (11 3/25″) ; 343 mm (13 18/25″) ; 416 mm (16 16/25″)
• GH-8” Super-Open 12”: 300 mm (12″) ; 393 mm (15 18/25″) ; 462 mm (18 12/25″) ; 555 mm (22 1/5″)

Material / Härte

• Körpermaterial: Kugelgraphitguss FCD55
• Führungsbahn-Härte: HRC 45

Spezifikationstabelle
Modell | A | B | C | D | E | F | G | H | I | J | K | L | M | Gewicht (kg)
GH-6” Super-Open 8” | 115 | 77±0.01 | 205 | 95 | 18 | 425 | 475 | 156 | 19 | 18 | 44 | 50 | 150 | 30
GH-8” Super-Open 12” | 148 | 88±0.01 | 300 | 100 | 18 | 560 | 610 | 202 | 19 | 18 | 63 | 50 | 175 | 60

Standardzubehör

• 2 Ausrichtkeile (Standard)

Merkmale / Technische Daten

• Serie: GH
• Verfügbare Modelle: GH-6” Super-Open 8”, GH-8” Super-Open 12”
• Körpermaterial: Kugelgraphitguss (FCD55)
• Führungsbahn-Härte: HRC 45
• Maßeinheit: mm (Primär); einige Spannbereiche auch in Zoll angegeben
• Standardzubehör: 2 Ausrichtkeile
• Präzisionsgeschliffene Seiten und ANGLE-LOCK-System zum sicheren Niederhalten des Werkstücks
• Mehrere Spannbereiche pro Modell für unterschiedliche Aufspannungen
