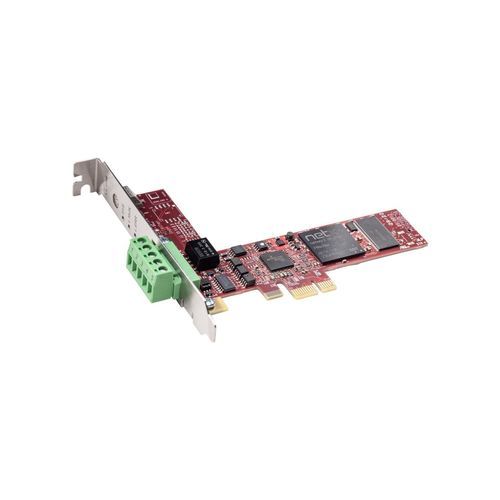

Digitaler PCI Express-Kommunikationskarte CIFX 50E-CC

mit F/S Prozessor

Produktübersicht
Die Hilscher CIFX 50E-CC ist eine PCI Express x1 PC-Kommunikationskarte mit CC-Link-Slave-Funktionalität. Sie enthält den Kommunikationscontroller netX 100 und führt den Protokollstack autonom auf der Karte aus. Prozessdaten werden mit dem Host über Dual-Port-Memory (DPM) oder Direct Memory Access (DMA) ausgetauscht. Die netX-Technologie von Hilscher ermöglicht verschiedene Real-Time-Ethernet-Protokolle auf einer Hardwareplattform durch Laden spezifischer Firmware; Treiber und Tools sind protokoll- und formfaktorübergreifend einheitlich.

Highlights

• Unterstützung CC-Link Slave (V2.0 und V1.1)
• Einheitliche Anwenderschnittstelle und Treiber
• Einfache Integration durch große Treiberauswahl
• Datenzugriff über DPM oder DMA
• Eindeutige Slot-Nummerierung per Drehschalter

Unterstützte Protokolle

• CC-Link Slave (V2.0, V1.1)

Technische Daten (Auszug)

• Produktname: CIFX 50E-CC
• Artikelnummer: 1251.740
• Kurzbeschreibung: PC-Karte cifX PCI Express CC-Link-Slave
• Funktion: Kommunikationsschnittstelle mit PCI Express und CC-Link
• Kommunikationscontroller: netX 100
• Integrierter Speicher: 8 MB SDRAM; 4 MB serielles Flash-EPROM
• Systemschnittstelle (Bus): PCI Express x1 (One-Lane)
• Übertragungsrate: 2 GBit/s
• Datenzugriff: DPM oder DMA (ab HW-Rev. 3)
• Datenbreite: 32 Bit
• Kommunikationsstandard: CC-Link
• Netzwerkschnittstelle: RS-485, potentialfrei (optisch isoliert); COMBICON 5-polig
• Isolationsspannung: 1000 V DC (1 Minute getestet)
• Versorgungsspannung: +3,3 V DC ±5 %; typ. Stromaufnahme ≈ 800 mA
• Stromversorgung: via PCI Express Bus
• LED-Anzeigen: SYS, L RUN (Duo-LED), L ERR (Duo-LED)
• Bedienelement: Drehschalter zur Slot-Nummer (Karten-ID)
• Betriebstemperatur: 0 °C bis +60 °C (Messung bei Luftstrom 0,5 m/s)
• Lagertemperatur: -40 °C bis +85 °C
• Luftfeuchte: 10 % bis 95 % rel., keine Betauung zulässig
• Höhe: 0 m bis 2000 m
• Abmessungen (L x B x H): 120 x 89,9 x 18,5 mm (ab HW-Rev. 3)
• Montage: PCI Express x1 Steckplatz (3,3 V)
• Konformität: RoHS, CE, UKCA
• EMV-Emission: EN 55011 / EN BS 55011
• Immunitätsnormen: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 (industrielle Umgebungen)
• UL: Zertifiziert nach UL 508 (UL-File-Nr. E221530)

Konfiguration & Bestellung

• Konfigurationssoftware: SYCON.net oder netX Configuration Tool
• Slot-Nummer über Drehschalter auf der Karte einstellen
• Artikelnummer für Bestellung: 1251.740
