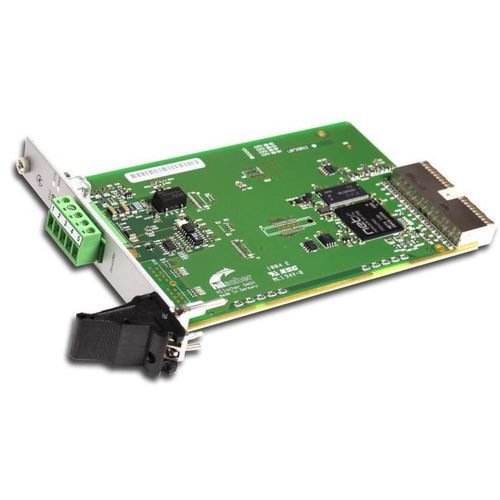

CompactPCI-Karte / Feldbus CIFX 80-DN

USBDeviceNet

Produktübersicht Die cifX-PC-Kartenfamilie stellt einen einheitlichen Standard für Real-Time-Ethernet- und Fieldbus-Systeme in der PC-basierten Automatisierung bereit. Der Protokollstack läuft autonom auf der Karte und Prozessdaten werden über Dual-Port-Speicher (DPM) oder DMA (Direct Memory Access) mit dem Host ausgetauscht. Die netX-Technologie ermöglicht die Unterstützung mehrerer Protokolle auf einer Hardware durch Firmware-Wechsel. Hardwareoptionen wie verschiedene Kabellängen, M-12-Steckverbinder, optionales NVRAM, erweiterter Temperaturbereich, 2-Kanal-Karten oder abgesetzte Netzwerkschnittstellen ermöglichen die Anpassung an verschiedene industrielle Einsatzfälle.

Highlights

• Universelle DeviceNet-PC-Karte konfigurierbar als Master oder Slave
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Große Treiberauswahl und kostenloses C-Toolkit für einfache Integration
• Datenzugriff über Dual-Port-Speicher (DPM) oder DMA
• Betriebstemperaturbereich bis +70 °C (bei Luftstrom)

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Daten (auszugsweise) Produktname: CIFX 80-DN
Teilenummer: 1280.510
Kurzbeschreibung: PC Card cifX Compact PCI DeviceNet Master oder Slave
Funktion: Kommunikationsschnittstelle mit Compact PCI und DeviceNet-Schnittstelle
Kommunikationscontroller - Typ: netX 100
Integrierter Speicher - RAM: 8 MB SDRAM
Integrierter Speicher - FLASH: 4 MB serial Flash EPROM
Stromversorgung - Versorgungsspannung: +3,3 V DC ±5 %
Stromversorgung - Maximaler Strom (typ.): 650 mA (bei 3,3 V)
Steckverbinder: über Compact PCI Bus
Systemschnittstelle - Bustyp: Compact PCI
Datenzugriff: DPM oder DMA (Direct Memory Access)
Größe Dual-Port-Speicher: 64 KB
Datenbreite: 32 bit
Übertragungsrate: 33 MHz
Kommunikationsschnittstelle - Kommunikationsstandard: DeviceNet
Schnittstellentyp: ISO-11898 gemäß DeviceNet-Spezifikation, optisch isoliert
Steckverbinder (DeviceNet): COMBICON, male, 5-polig
Isolationsspannung: 1000 V DC (1 Minute getestet)
Diagnoseschnittstelle - Typ: USB
Diagnoseanschluss: Mini B USB Plug, 5-polig
Anzeige - LED-Anzeige: SYS (Systemstatus-LED), MNS (Module Network Status Duo-LED)
Zulässige Umgebungsbedingungen - Betriebstemperaturbereich: -20 °C ... +70 °C (Luftstrom bei Messung: 0,5 m/s)
Lagertemperaturbereich: -40 °C ... +85 °C
Feuchtigkeit: 10 % … 95 % relative Luftfeuchte, keine Kondensation erlaubt
Umgebung: Für UL-konforme Nutzung: Gerät in einer Verschmutzungsgrad-2-Umgebung einsetzen.
Höhe: 0 m … 2000 m
Gerät - Abmessungen (L x B x H): 162,5 mm x 100 mm x 20 mm
Montage/Installation: Compact PCI Steckplatz (3,3 V)
Konfiguration: Konfigurationssoftware für Master und Slave: SYCON.net; Konfigurationssoftware Slave: netX Configuration Tool
Konformität - RoHS: Ja
UL-Zertifizierung: UL (Gerät zertifiziert nach UL 508) - UL Datei: UL-File-Nr. E221530
EMV-Konformität - CE Zeichen: Ja; UKCA Zeichen: Ja; Emissionen: EN 55011 / EN BS 55011; Störfestigkeit: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2

Technische Daten / Spezifikationen

• Produktname: CIFX 80-DN
• Teilenummer: 1280.510
• Protokoll: DeviceNet (Master oder Slave)
• Controller: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash EPROM
• Dual-Port-Speicher: 64 KB
• Datenbreite: 32 bit
• Host-Bus: Compact PCI (3,3 V), Übertragungsrate 33 MHz
• Versorgungsspannung: +3,3 V DC ±5 %, typischer Strom 650 mA
• DeviceNet-Schnittstelle: ISO-11898, optisch isoliert; COMBICON male 5-poliger Steckverbinder
• Isolationsspannung: 1000 V DC (1 Minute)
• Diagnose: Mini B USB Anschluss
• LEDs: SYS und MNS
• Betriebstemperatur: -20 °C bis +70 °C (bei Luftstrom 0,5 m/s)
• Lagertemperatur: -40 °C bis +85 °C
• Feuchtigkeit: 10–95 % rF, keine Kondensation
• Abmessungen: 162,5 x 100 x 20 mm; Montage in Compact PCI Steckplatz (3,3 V)
• Normen/Zulassungen: RoHS-konform; UL 508 (UL-File E221530); EMV: EN 55011, EN 61000-Serie, EN 61000-6-2
