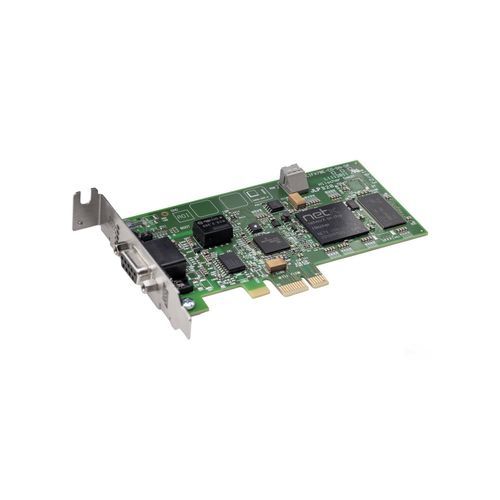

PCI Express-Kommunikationskarte CIFX 70E-DP

Übersicht
Die cifX PC-Kartenfamilie ist ein einheitlicher Standard, der Real-Time-Ethernet- und Fieldbus-Systeme für die PC-basierte Automatisierung unterstützt. Der Protokollstapel läuft eigenständig auf der Karte und Prozessdaten werden mit dem Host über Dual-Port-Memory (DPM) oder DMA ausgetauscht. Alle cifX-Karten verwenden denselben Treiber und dieselben Werkzeuge, unabhängig von Protokoll oder Kartenformat. Die netX-Technologie ermöglicht verschiedene Real-Time-Ethernet-Protokolle auf einer Hardwareplattform durch Laden unterschiedlicher Firmware.

Hauptmerkmale

• Universelle PROFIBUS DP PC-Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration durch umfangreiche Treiberauswahl
• Zugriff auf Daten über Dual-Port-Memory (DPM) oder Direct Memory Access (DMA)
• Eindeutige Slotnummer einstellbar über Drehschalter
• Ausgelegt für erweiterten Betriebstemperaturbereich bis +65 °C (bei Luftströmung)

Hardware-Optionen und Funktionen
Zahlreiche Hardware-Optionen verfügbar: Kabel in verschiedenen Längen, M12-Stecker, zusätzliche NVRAM, 2-Kanal-Konfigurationen oder separate Netzwerkschnittstellen. Ebenfalls verfügbar ist eine breite Palette von Gerätetreibern und ein kostenloses C-Toolkit für Entwicklung und Integration.

Unterstütztes Protokoll

• PROFIBUS DP Master
• PROFIBUS DP Slave

Übersichtstabelle
Produktname: CIFX 70E-DP
Art.-Nr.: 1259.410
Kurzbeschreibung: cifX Low Profile PCI Express PROFIBUS DP Master oder Slave oder PROFIBUS MPI-Gerät
Funktion: Kommunikationsschnittstelle mit PCI Express- und PROFIBUS-Schnittstelle

Technische Daten

• Kommunikationscontroller: netX 100
• Integriertes SDRAM: 8 MB
• Flash-Speicher: 4 MB serielles Flash-EPROM
• Versorgungsspannung: +3,3 V DC ±5%
• Typischer Strom: 800 mA (bei 3,3 V)
• Strom-/Datenanschluss: über PCI Express-Bus (Single-Lane-Port)
• Datenzugriff: DPM oder DMA (Direct Memory Access)
• Dual-Port-Speichergröße: 64 KB
• Datenbreite: 32 Bit
• Interne Übertragungsrate: 2 Gbit/s
• Kommunikationsstandard: PROFIBUS
• PROFIBUS-Schnittstellentyp: isoliertes RS-485
• PROFIBUS-Stecker: 9-polige D-Sub-Buchse
• Isolationsspannung: 1000 V DC (1 Minute getestet)
• Anzeige/LED: SYS (Systemstatus-LED), COM (Kommunikationsstatus, doppelte LED)
• Bedienelement: Drehschalter zur Einstellung der Geräteadresse (Slot-Nummer)
• Betriebstemperaturbereich: 0 °C … +65 °C (bei 0,5 m/s Luftströmung)
• Lagerungstemperaturbereich: -40 °C … +85 °C
• Feuchtigkeit: relative Luftfeuchte 10% … 95%, ohne Kondensation
• Umgebung (UL-Konformität): Verschmutzungsgrad 2
• Betriebshöhe: 0 m … 2000 m
• Abmessungen (L x T x H): 119 mm x 69 mm x 18,5 mm
• Konfigurationssoftware Master/Slave: SYCON.net
• Konfigurationstool Slave: netX-Konfigurationstool
• RoHS-Konformität: Ja
• UL-Zertifizierung: Entspricht UL 508 (UL-Datei Nr. E221530)
• EMV-Kennzeichnungen und Konformität: CE und UKCA
• Störaussendungen: EN 55011 / EN BS 55011
• Störfestigkeit: EN 61000-4-2 (ESD), EN 61000-4-3 (RF), EN 61000-4-4 (Burst), EN 61000-4-5 (Überspannung), EN 61000-4-6 (leitungsgeführte Störungen), EN 61000-4-8 (Magnetfeld), EN 61000-6-2 (industrielle Umgebungen)
• Verwandte Produkte / Hinweise: Master-Lizenz NXLIC-MASTER verfügbar (Produktcode 8211.000)
