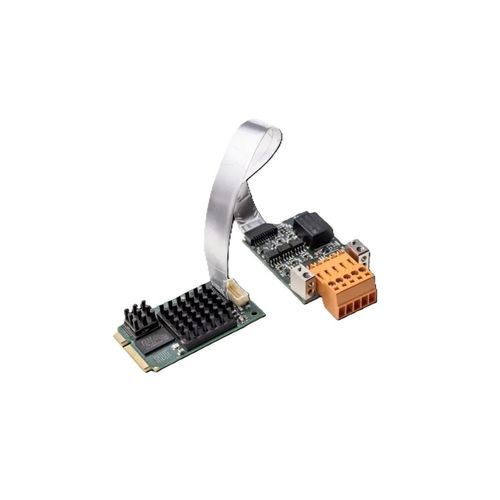

PCI Express-Kommunikationskarte / DMA CIFX 90E-CCETF

Übersicht
Die CIFX PC-Kartenfamilie ist ein einheitlicher Standard, der Real-Time Ethernet- und Fieldbus-Systeme für die PC-basierte Automatisierung unterstützt. Der Protokollstapel läuft autonom auf der Karte; Prozessdaten werden mit dem Host über Dual-Port-Memory oder DMA ausgetauscht. Alle cifX-Karten verwenden denselben Treiber und dieselben Werkzeuge, unabhängig vom Protokoll oder Kartenformat. Die netX-Technologie ermöglicht verschiedene Real-Time Ethernet-Protokolle auf einer Hardwareplattform; das Protokoll kann durch Laden einer anderen Firmware geändert werden.

Highlights

• PC-Karte Slave CC-Link V2.0 und V1.1
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration dank großer Auswahl an Treibern
• Datenzugriff über Dual-Port-Memory oder DMA (Direktzugriff auf den Speicher)
• Option für separate Netzwerkschnittstelle (Kabel in 15 cm oder 30 cm verfügbar)
• Ausgelegt für erweiterten Temperaturbereich bis 60 °C

Varianten / Tabelle
Produktname | Produktcode | Kurze Beschreibung
CIFX 90E-CC\ET\F | 1291.744 | PC-Karte für erweiterten Temperaturbereich Mini PCI Express - CC-Link
CIFX 90E-CC\ET\F/30 | 1291.744/30 | Mini PCI Express CC-Link PC-Karte für erweiterten Temperaturbereich inkl. 30 cm Kabel

Unterstütztes Protokoll

• CC-Link Slave

Eigenschaften / Technische Spezifikationen

• Formfaktor: Mini PCI Express (mini-PCIe)
• Funktion: PC-Kommunikationskarte für PC-basierte Automatisierungsanwendungen
• Protokoll: CC-Link (Slave V2.0 und V1.1)
• Protokollstapel läuft auf der Karte (autonom)
• Host-Schnittstelle: Dual-Port-Memory oder DMA (Direktzugriff auf den Speicher)
• Separate Netzwerkschnittstelle: optional, Kabellängen 15 cm oder 30 cm
• Erweiterter Temperaturbereich: ausgelegt für Betrieb bis 60 °C
• Verfügbare Hardwareoptionen: unterschiedliche Kabellängen, M12-Stecker, zusätzliche NVRAM, 2-Kanal-Karten, separate Netzwerkschnittstellen
• Softwareunterstützung: große Auswahl an Gerätetreibern und kostenloses C-Toolkit
• cifX-Familie: Kompatibilität mit anderen Formaten und Protokollen (z. B. M.2, mini PCIe half size, CC-Link IE Field in verwandten Produkten)
• Produktvarianten (Codes): 1291.744 und 1291.744/30 (Variante mit 30 cm Kabel)
