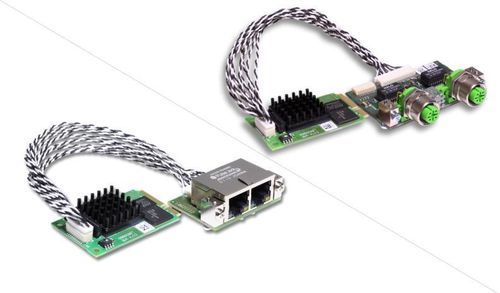

PCI Express-Kommunikationskarte CIFX 90E-REF series

Übersicht
Die PC-Kartenfamilie cifX ist der einheitliche Standard, der alle Real-Time Ethernet- und Fieldbus-Systeme für die PC-basierte Automatisierung unterstützt. Der Protokoll-Stack läuft eigenständig auf der Karte und die Prozessdaten werden über Dual-Port Memory (DPM) oder DMA mit dem Host ausgetauscht. Alle PC-Karten verwenden denselben Treiber und dieselben Werkzeuge, unabhängig von Protokoll und Kartenformat. Die netX-Technologie ermöglicht die Umsetzung aller Real-Time Ethernet-Protokolle auf einer einzigen Hardware und das Wechseln des Protokolls durch Laden einer anderen Firmware.

Highlights

• Universelle Real-Time Ethernet PC-Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration dank großer Treiberauswahl
• Zugriff auf Daten über Dual-Port Memory (DPM) oder direkten Speicherzugriff (DMA)
• Beinhaltet separate Netzwerkschnittstelle (15 cm oder 20 cm) – optional mit M12-Stecker

Erweiterte Beschreibung
Die cifX-Familie bietet zahlreiche Hardware-Optionen: Kabel in verschiedenen Längen, M12-Stecker, zusätzliche NVRAM, erweiterter Temperaturbereich, 2-Kanal-Karten oder separate Netzwerkschnittstellen. Eine breite Palette an Gerätetreibern und ein kostenloses C-Toolkit stehen zur Verfügung. Die kontinuierliche Erweiterung des cifX-Portfolios umfasst neue Standards, Protokolle und Formate (z. B. M.2, mini PCIe half size, CC-Link IE Field), um Marktanforderungen zu erfüllen.

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Tabelle (Auszug)
Produktname: CIFX 90E-RE\F
Art.-Nr.: 1291.100
Kurzbeschreibung: cifX Mini PCI Express PC-Karte für Real-Time Ethernet Master oder Slave - mit Ethernet-Kabelanschluss für Ethernet-Assembly-Schnittstelle (AIFX-RE)
Funktion: Kommunikationsschnittstelle mit Mini PCI Express und Ethernet-Schnittstelle
Kommunikationscontroller: netX 100
Integrierter Speicher: 8 MB SDRAM; 4 MB serielles Flash-EPROM
Stromversorgung: +3,3 V DC ±5 %, typ. Strom: 800 mA (bei 3,3 V)
Anschluss: Über Mini PCI Express-Bus (Single-Lane-Port)
Datenzugriff: DPM oder DMA (direkter Speicherzugriff), ab Hardware-Revision A
DPM-Größe: 64 KB, Datenbreite: 32 Bit, Busgeschwindigkeit: 33 MHz
Ethernet-Schnittstelle: 10BASE-T/100BASE-TX isoliert; Ethernet-Kabelanschluss X4 (JST BM20B-SRDS-G-TFC, Steg 1,0 mm) zum Anschluss von AIFX-RE
Anzeige/LED: LED SYS (Systemstatus)
Betriebstemperaturbereich: 0 °C ... +55 °C (bei 0,5 m/s Luftstrom); Lagertemperatur: -40 °C ... +85 °C
Luftfeuchtigkeit: 10% …95% rF, ohne Kondensation; Einsatzhöhe: 0 m … 2000 m
Abmessungen: 51 mm x 30,2 ±0,1 mm x 11 mm; Montage: Mini PCI Express-Steckverbinder (3,3 V), X1/X2 = Single-Lane
Konfiguration: SYCON.net Software und netX-Konfigurationstool
Konformität: RoHS: Ja; UL-Zertifizierung: UL 508 (UL-Datei Nr. E221530)
EMV: CE- und UKCA-Kennzeichnung; Emissionen EN 55011; Immunität EN 61000-4-x und EN 61000-6-2 (Industrielle Umgebungen)

Eigenschaften / technische Daten

• Formfaktor: Mini PCI Express (Single-Lane-Port)
• Controller: netX 100
• Speicher: 8 MB SDRAM, 4 MB serielles Flash-EPROM
• Netzwerkschnittstelle: 10/100Base-TX isoliert, Anschluss für AIFX-RE
• Datenzugriff Host: Dual-Port Memory (DPM) oder DMA
• DPM-Größe: 64 KB, 32-Bit-Datenbus
• Spannung: +3,3 V DC ±5 %, typischer Verbrauch 800 mA
• Betriebstemperatur: 0 °C ... +55 °C (bei ausreichender Belüftung)
• Abmessungen: 51 x 30,2 x 11 mm
• Konfigurationssoftware: SYCON.net; netX-Konfigurationstool
• Zertifizierungen: RoHS, UL 508, EMV (CE/UKCA)
