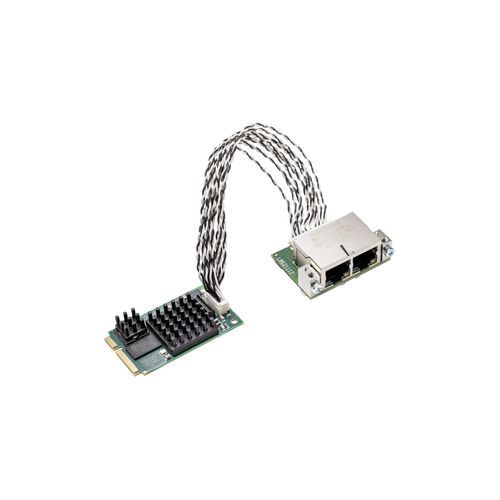

PCI Express-Kommunikationskarte / DMA CIFX 90E-REETF series

mit F/S Prozessormit 2 Ausgängen

Titel
cifX Mini PCI Express PC-Karte für erweiterten Temperaturbereich - Real-Time Ethernet

Höhepunkte

• Universelle Real-Time Ethernet PC-Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration durch eine große Auswahl an Treibern
• Datenzugriff über Dual-Port-Memory (DPM) oder DMA
• Optionale separate Netzwerkschnittstelle (15 cm oder 20 cm Kabel), optionaler M12-Anschluss
• Ausgelegt für erweiterten Betriebstemperaturbereich bis +70 °C

Beschreibung
Die cifX PC-Kartenfamilie bietet eine einheitliche Lösung zur Unterstützung von Real-Time Ethernet- und Fieldbus-Systemen für die PC-basierte Automatisierung. Der Protokollstack läuft autonom auf der Karte und tauscht Prozessdaten mit dem Host über Dual-Port-Memory oder DMA aus. Die netX-Technologie von Hilscher ermöglicht die Implementierung von Real-Time Ethernet-Protokollen auf einer einzigen Hardwareplattform; das Kommunikationsprotokoll kann durch Laden einer anderen Firmware geändert werden. Durch die gemeinsame Plattformstrategie von Hilscher verwenden alle cifX-Karten denselben Treiber und dieselben Werkzeuge, unabhängig von Protokoll oder Kartenformat.
Verschiedene Hardwareoptionen: Kabel in unterschiedlichen Längen, M12-Anschlüsse, zusätzliche NVRAM, erweiterter Temperaturbereich, 2-Kanal-Karten oder separate Netzwerkschnittstellen. Eine breite Palette an Gerätetreibern und ein kostenloses C-Toolkit stehen zur Verfügung.
Das cifX-Portfolio wird kontinuierlich mit neuen Standards, Protokollen und Formaten aktualisiert, um den Anforderungen der PC-basierten Automatisierung gerecht zu werden.

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Eigenschaften / Technische Daten

• Produktname: CIFX 90E-RE\\ET\\F
• Ref.: 1291.104
• Kurzbeschreibung: cifX Mini PCI Express PC-Karte für Real-Time Ethernet Master oder Slave - mit Ethernet-Kabelanschluss für die AIFX-RE Montage-Schnittstelle
• Funktion: Kommunikationsschnittstelle mit Mini PCI Express und Ethernet-Schnittstelle
• Kommunikationscontroller: netX 100
• RAM: 8 MB SDRAM
• FLASH-Speicher: 4 MB serieller Flash EPROM
• Versorgungsspannung: +3,3 V DC ±5%
• Typischer Maximalstrom: 800 mA (bei 3,3 V)
• Stromanschluss: über Mini PCI Express Bus
• Bustyp: Mini PCI Express, Single-Lane-Port
• Datenzugriff: DPM oder DMA
• Dual-Port-Speichergröße: 64 KB
• Datenbreite: 32 bit
• Busgeschwindigkeit: 33 MHz
• Kommunikationsschnittstelle: Ethernet 10BASE-T/100BASE-TX, isoliert
• Ethernet-Anschluss: Ethernet-Kabelanschluss X4 (JST BM20B-SRDS-G-TFC, Raster 1,0 mm) zum Anschluss der AIFX-RE Montage-Schnittstelle
• Anzeige: SYS-Status-LED
• Betriebstemperaturbereich: 0 °C … +70 °C (Luftstrom bei Messung: 0,5 m/s)
• Lagerungstemperaturbereich: -40 °C … +85 °C
• Feuchtigkeit: 10% … 95% relative Luftfeuchtigkeit, keine Kondensation
• Betriebshöhe: 0 m … 2000 m
• Abmessungen (L x B x H): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montage/Installation: Mini PCI Express Systemstecker (3,3 V), X1/X2 = Single-Lane
• Konfigurationssoftware (Master und Slave): SYCON.net
• Slave-Konfigurationstool: netX configuration tool
• Konformität: RoHS: Ja
• Kennzeichnungen und EMV: CE-Kennzeichnung: Ja; UKCA-Kennzeichnung: Ja; Emissionen: EN 55011 / EN BS 55011; Störfestigkeit: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Industrieumgebung: EN 61000-6-2
