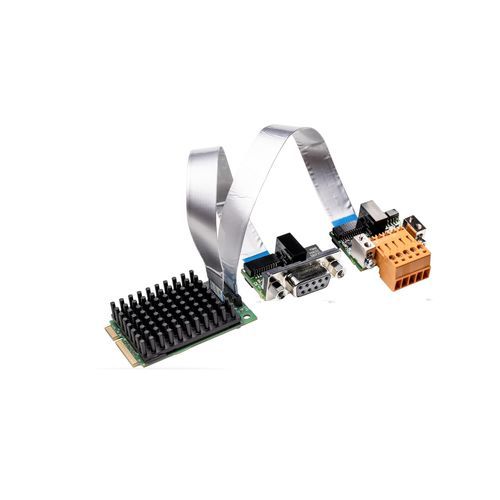

PCI Express-Kommunikationskarte / DMA CIFX 90E-2DPDNETF

mit 2 Ausgängen

Allgemeine Beschreibung
Die cifX-Familie von PC-Karten ist ein einheitlicher Standard, der Real-Time Ethernet- und Fieldbus-Systeme für die PC-basierte Automatisierung unterstützt. Der Protokollstack läuft eigenständig auf der PC-Karte und Prozessdaten werden über Dual-Port-Memory oder DMA mit dem Host ausgetauscht. Dank der gemeinsamen Hilscher-Plattformstrategie nutzen alle PC-Karten denselben Treiber und dieselben Werkzeuge. Die netX-Technologie von Hilscher ermöglicht verschiedene Real-Time Ethernet-Protokolle auf einer Hardwareplattform; das Kommunikationsprotokoll kann durch Laden einer anderen Firmware geändert werden.

Hauptmerkmale

• PROFIBUS DP- und DeviceNet-Schnittstellen in einem Mini PCI Express-Steckplatz (konfigurierbar als Master oder Slave)
• Einheitliche Benutzeroberfläche und gemeinsame Treiber für alle Protokolle und Kartenformate
• Einfache Integration dank großer Treiberauswahl
• Datenzugriff über Dual-Port-Memory oder DMA (Direktzugriff auf den Speicher)
• Enthält separate Netzwerkschnittstelle mit Kabel (15 cm oder 30 cm)
• Erweiterter Betriebstemperaturbereich bis 70 °C

Unterstützte Protokolle

• DeviceNet Master
• PROFIBUS DP Master
• PROFIBUS DP Slave
• DeviceNet Slave

Varianten und Referenzen (Kurz)
Name | Artikelnummer | Kurze Beschreibung
CIFX 90E-2DP\DN\ET\F | 1293.484 | 2-Kanal Mini PCI Express PC-Karte – PROFIBUS DP/DeviceNet
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Zwei Master-Lizenzen
CIFX 90E-2DP\DN\ET\F/30 | 1293.484/30 | 2-Kanal Mini PCI Express PC-Karte – PROFIBUS DP/DeviceNet mit erweitertem Temperaturbereich, inklusive 30 cm Kabel

Erweiterte Beschreibung
Verschiedene Hardwareoptionen: Kabel in unterschiedlichen Längen, M12-Stecker, zusätzliche NVRAM, erweiterter Temperaturbereich, 2-Kanal-Karten oder separate Netzwerkschnittstellen. Eine große Auswahl an Gerätetreibern und ein kostenloses C-Toolkit sind verfügbar. Das cifX-Portfolio wird kontinuierlich um neue Standards, Protokolle und Formate (z. B. M.2, mini PCIe half size, CC-Link IE Field) erweitert, um den sich ändernden Marktanforderungen gerecht zu werden.

Eigenschaften / technische Daten

• Formfaktor: Mini PCI Express, 2-Kanal PC-Karte
• Schnittstellen: PROFIBUS DP und DeviceNet (konfigurierbar als Master oder Slave)
• Host-Zugriff: Dual-Port-Memory oder DMA (Direktzugriff auf den Speicher)
• Treiberunterstützung: einheitliche Benutzeroberfläche und große Treiberauswahl
• Hardwareoptionen: separate Netzwerkschnittstelle mit 15 cm oder 30 cm Kabel; optionale NVRAM
• Betriebstemperatur: erweiterter Bereich bis 70 °C
• netX-Firmware: Multiprotokollunterstützung durch Wechsel der Firmware auf derselben Hardwareplattform
