PCI Express-Kommunikationskarte CIFX 90E-RENHSF series

Produkt

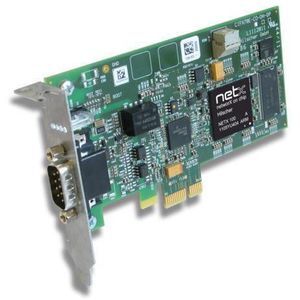

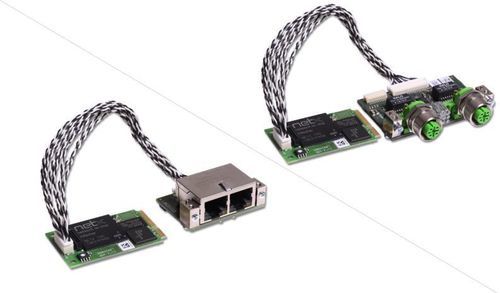

Die CIFX 90E-RE\NHS\F ist eine Mini PCI Express PC-Karte ohne Kühlkörper für Echtzeit‑Ethernet‑Kommunikation, ausgelegt für PC‑basierte Automatisierung.

Hauptmerkmale

• Universelle Real‑Time‑Ethernet‑PC‑Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration durch umfangreiche Treiber
• Datenzugriff über Dual‑Port‑Memory (DPM) oder DMA
• Enthält getrennte Netzwerkschnittstelle (15 cm oder 20 cm) – optional mit M12‑Buchsen
• Lieferung ohne Kühlkörper

Beschreibung
Die cifX PC‑Kartenfamilie ist ein einheitlicher Standard für alle Real‑Time‑Ethernet‑ und Fieldbus‑Systeme in der PC‑basierten Automatisierung. Der Protokollstack läuft autonom auf der Karte und tauscht Prozessdaten mit dem Host über DPM oder DMA aus. Die netX‑Technologie von Hilscher realisiert mehrere Real‑Time‑Ethernet‑Protokolle auf einer Hardware; ein Protokollwechsel erfolgt durch Laden anderer Firmware.

Verschiedene Hardware‑Optionen (Kabellängen, M12‑Steckverbinder, zusätzliche NVRAM, erweiterter Temperaturbereich, 2‑Kanal‑Varianten, getrennte Netzwerkschnittstellen) decken viele Anwendungsfälle ab. Umfangreiche Gerätetreiber und ein kostenloses C‑Toolkit unterstützen die Integration.

Unterstützte Protokolle

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic (Slave)
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Daten

• Produktname: CIFX 90E-RE\NHS\F
• Artikelnummer: 1291.108
• Kurze Beschreibung: PC‑Karte cifX Mini PCI Express für Real‑Time‑Ethernet Master oder Slave (ohne Kühlkörper)
• Funktion: Kommunikationsschnittstelle mit Mini PCI Express und Ethernet
• Kommunikationscontroller: netX 100
• Integrierter RAM: 8 MB SDRAM
• Integrierter FLASH: 4 MB serial Flash EPROM
• Versorgungsspannung: +3,3 V DC ±5 %
• Maximaler Strom (typ.): 800 mA (bei 3,3 V)
• Stromversorgung: über Mini PCI Express Bus
• Bus‑Typ: Mini PCI Express, One‑Lane (X1)
• Datenzugriff: DPM oder DMA
• Dual‑Port‑Memory Größe: 64 KB
• Datenbreite: 32 bit
• Übertragungsrate (Bus): 33 MHz
• Kommunikationsstandard: Ethernet (10BASE‑T / 100BASE‑TX), isoliert
• Ethernet‑Anschluss: Kabelstecker Ethernet X4 (JST BM20B‑SRDS‑G‑TFC, Raster 1,0 mm) für AIFX‑RE
• Anzeige: LED SYS (Systemstatus)
• Betriebstemperaturbereich: 0 °C … +45 °C
• Lagerungstemperaturbereich: -40 °C … +85 °C
• Feuchtigkeit: 10 % … 95 % rF, keine Kondensation
• Umgebung (UL): Verschmutzungsgrad 2
• Höhe über NN: 0 m … 2000 m
• Abmessungen (L x B x H): 51 mm x 30,2 mm ±0,1 x 10,8 mm
• Montage: PCI Express Mini System Connector (3,3 V), X1 = one‑lane
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS: Ja
• UL‑Zulassung: nach UL 508, UL‑Datei Nr. E221530
• EMV / Richtlinien: CE und UKCA: Ja
• Emissionsnorm: EN 55011 / EN BS 55011
• Immunitätsnormen: EN 61000‑4‑2, EN 61000‑4‑3, EN 61000‑4‑4, EN 61000‑4‑5, EN 61000‑4‑6, EN 61000‑4‑8, EN 61000‑6‑2
