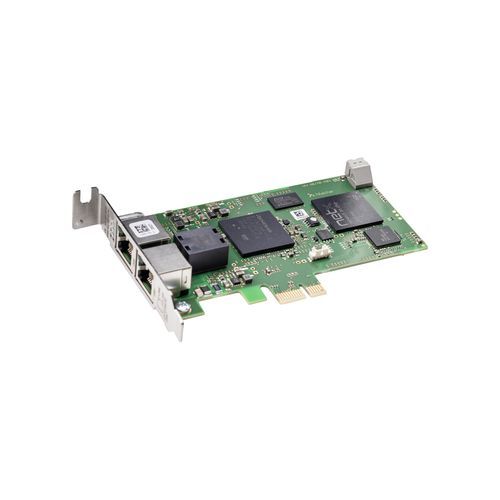

PCI Express-Kommunikationskarte / DMA CIFX 70E-CCIES

Übersicht
Die cifX-PC-Kartenfamilie ist der einheitliche Standard für alle Real-Time-Ethernet- und Fieldbus-Systeme in der PC-basierten Automatisierung. Der Protokollstack läuft autonom auf der PC-Karte und Prozessdaten werden mit dem Host über Dual-Port-Memory oder DMA (Direkter Speicherzugriff) ausgetauscht. Dank der Hilscher Platform Strategy verwenden alle cifX-Karten unabhängig von Protokoll und Kartenformat dieselben Treiber und Werkzeuge. Die netX-Technologie von Hilscher ermöglicht die Realisierung mehrerer Real-Time-Ethernet-Protokolle auf einer einzigen Hardware; das Kommunikationsprotokoll kann durch Laden einer anderen Firmware geändert werden.

Highlights

• CC-Link IE Field Slave PC-Karte
• Intelligente Station im CC-Link IE Netzwerk
• Feste physikalische Baudrate: 1 Gbit/s
• Azyklische Kommunikation per SLMP
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration dank großer Treibervielfalt

Unterstützte Protokolle

• CC-Link IE Field Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
CIFX 70E-CCIES | 1259.700 | Low-profile PCI Express PC-Karte - CC-Link IE Field Slave

Technische Daten

• Modell: CIFX 70E-CCIES
• Hersteller: Hilscher
• Formfaktor: Low-profile PCI Express (PC-Karte)
• Protokoll: CC-Link IE Field Slave
• Stationstyp: Intelligente Station im CC-Link IE Netzwerk
• Feste physikalische Baudrate: 1 Gbit/s
• Azyklische Kommunikation: Unterstützt via SLMP
• Ausführung des Protokollstacks: Autonom auf der PC-Karte
• Host-Schnittstelle: Dual-Port-Memory oder DMA (Direkter Speicherzugriff)
• Gemeinsame Treiber und Tools für die cifX-Familie (Hilscher Platform Strategy)
• Hardware-Varianten: verschiedene Kabellängen, M12-Steckverbinder, optionales NVRAM, erweiterte Temperaturbereiche, 2-Kanal-Karten, abgesetzte Netzwerkschnittstellen
• Protokoll durch netX-basierte Firmware upgradefähig
• Artikelnummer (Bestellcode): 1259.700
