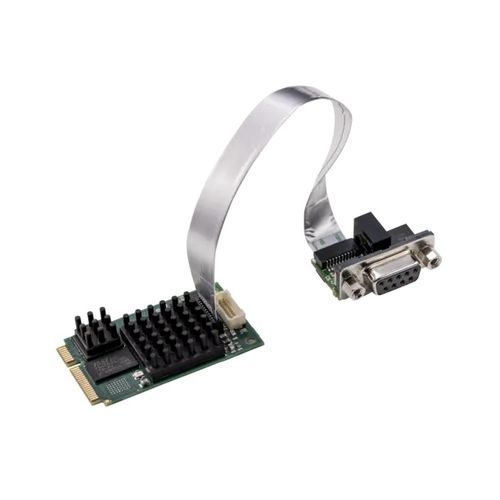

PCI Express-Kommunikationskarte / DMA CIFX 90E-DP\ET\F

mit F/S Prozessor

Übersicht
Die cifX-PC-Kartenfamilie ist der einheitliche Standard zur Unterstützung von Real-Time Ethernet- und Fieldbus-Systemen für PC-basierte Automatisierung. Der Protokollstapel läuft eigenständig auf der Karte und der Datenaustausch mit dem Host erfolgt über Dual-Port-Memory (DPM) oder DMA. Die Karten nutzen dieselbe Plattformstrategie, dieselben Treiber und Werkzeuge; die Protokollfunktionalität kann durch Laden einer anderen Firmware geändert werden.

Hauptmerkmale

• Universelle Mini-PCI-Express PROFIBUS-DP-Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration dank großer Auswahl an Treibern
• Datenzugriff über Dual-Port-Memory (DPM) oder Direktzugriff auf den Speicher (DMA)
• Separates Netzwerkschnittstelle optional verfügbar (15 cm oder 30 cm)
• Erweiterter Betriebstemperaturbereich bis +70 °C (bei 0,5 m/s Luftströmung)

Details
Die Karte ist mit zahlreichen Hardware-Optionen erhältlich (verschiedene Kabellängen, M12-Steckverbinder, zusätzliche NVRAM, 2-Kanal-Varianten, separate Netzwerkschnittstellen) zur Anpassung an die Anwendung. Ein kostenloses C-Toolkit und eine breite Palette an Gerätetreibern werden bereitgestellt. Die netX-Technologie ermöglicht die Implementierung verschiedener Real-Time-Ethernet-Protokolle auf derselben Hardware.

Unterstützte Protokolle

• PROFIBUS DP Master
• PROFIBUS DP Slave

Technische Daten / Spezifikationen

• Produktname: CIFX 90E-DP\ET\F
• Referenz (Code): 1291.414
• Kurzbeschreibung: cifX Mini PCI Express PROFIBUS DP Master oder Slave / PROFIBUS MPI-Gerät mit Fieldbus-Kabelanschluss für PROFIBUS-Baugruppenschnittstelle (AIFX-DP)
• Funktion: Mini PCI Express Kommunikationsschnittstelle mit PROFIBUS
• Kommunikationscontroller (Typ): netX 100
• SDRAM-Speicher: 8 MB
• Flash: 4 MB serieller Flash-EPROM
• Versorgungsspannung: +3,3 V DC ±5%
• Maximaler Strom (typisch): 600 mA (bei 3,3 V)
• Busstecker: über Mini PCI Express Bus
• Bustyp: Mini PCI Express, Single-Lane-Port
• Datenzugriff: DPM oder DMA (Direktzugriff auf den Speicher)
• Größe der Dual-Port-Memory: 64 KB
• Datenbreite: 32 bit
• Busgeschwindigkeit (Bus): 33 MHz
• Kommunikationsstandard: PROFIBUS
• PROFIBUS-Schnittstellentyp: RS-485, galvanisch getrennt
• Fieldbus-Anschluss: Fieldbus-Kabelanschluss X3 (JST 10FMN-BMT-A-TF(LF)(SN), Raster 1,0 mm) zum Anschluss der PROFIBUS-Baugruppenschnittstelle AIFX-DP
• Anzeige/LED: SYS Status-LED
• Betriebstemperaturbereich: -20 °C ... +70 °C (Messung bei 0,5 m/s Luftströmung)
• Lagerungstemperaturbereich: -40 °C ... +85 °C
• Feuchte: relative Feuchte 10% … 95%, keine Kondensation
• Betriebshöhe: 0 m … 2000 m
• Abmessungen (L x B x H): 51 mm x 30,2 ±0,1 mm x 12,5 mm
• Montage/Installation: Mini PCI Express Systemstecker (3,3 V), X1/X2 = Single-Lane
• Konfigurationssoftware (Master/Slave): SYCON.net
• Konfigurationstool für Slave: netX-Konfigurationstool
• RoHS-Konformität: Ja
• EMV-Kennzeichnungen: CE: Ja; UKCA: Ja
• Emissionen: EN 55011 / EN BS 55011
• Immunität: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; EN 61000-6-2 (industrielle Umgebungen)
• Verwandte Produkte/Varianten: Variante mit 30 cm Kabel: CIFX 90E-DP\ET\F/30 (Code 1291.414/30)
• Master-Lizenz verfügbar: NXLIC-MASTER (Code 8211.000)
