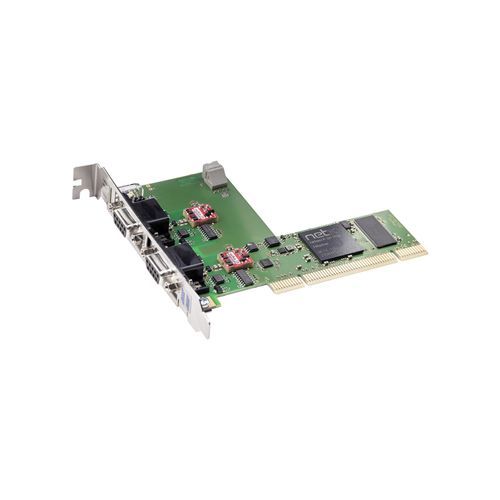

PCI-Kommunikationskarte CIFX 50-2DP

RS422/RS485isoliert2-Wege

Übersicht
Die cifX-Familie von PC-Karten ist der einheitliche Standard, der Real-Time-Ethernet- und Fieldbus-Systeme für die PC-basierte Automatisierung unterstützt. Der Protokoll-Stack läuft eigenständig auf der Karte und Prozessdaten werden mit dem Host über Dual-Port-Memory (DPM) oder DMA ausgetauscht. Alle cifX-Karten verwenden denselben Treiber und die gleichen Werkzeuge. Die netX-Technologie ermöglicht verschiedene Protokolle durch Laden unterschiedlicher Firmware.

Hauptmerkmale

• Zwei PROFIBUS DP-Schnittstellen (Master oder Slave) in einem einzigen PCI-Slot
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformen
• Einfache Integration dank großer Treiberauswahl
• Zugriff auf Daten über Dual-Port-Memory (DPM) oder Direct Memory Access (DMA)
• Eindeutige Slot-Nummer, Zuordnung über Drehwahlschalter
• Erweiterter Betriebstemperaturbereich bis +70 °C

Unterstützte Protokolle

• PROFIBUS DP Master
• PROFIBUS DP Slave

Technische Daten (Auszug)
Produktname: CIFX 50-2DP
Art.-Nr.: 1252.410
Kurzbeschreibung: cifX PCI-Karte 2 Kanäle PROFIBUS DP Master oder Slave
Funktion: Kommunikationsschnittstelle mit PCI und 2 PROFIBUS-Schnittstellen
Kommunikationscontroller: netX 100
Integrierter Speicher: SDRAM 8 MB; serielle Flash-EPROM 4 MB
Systemschnittstelle: PCI-Bus, 33 MHz, 32-Bit Datenbreite
Datenzugriff: DPM oder DMA (Direktzugriff auf Speicher)
Kommunikationsschnittstellen (x2): Standard PROFIBUS; isolierte RS-485-Schnittstelle; Isolationsspannung 1000 V DC (1 min Test); 9-poliger D-Sub Buchsenstecker
Stromversorgung: +3,3 V DC ±5%, typischer Strom 700 mA (Versorgung über PCI-Bus)
Anzeigen: LEDs (SYS, COM0 Doppel-LED, COM1 Doppel-LED)
Bedienelement: Drehwahlschalter zur Geräteadresszuweisung (Karten-ID)
Umgebungsbedingungen: Betriebstemperatur -20 °C … +70 °C (bei 0,5 m/s Luftstrom); Lagertemperatur -40 °C … +85 °C; Feuchte 10% … 95% (nicht kondensierend); Einsatzhöhe 0 … 2000 m
Konformität und Zertifikate: RoHS ja; CE-Kennzeichnung ja; UKCA-Kennzeichnung ja; UL-Zertifizierung: UL 508 (UL Datei Nr. E221530)
Konfigurationssoftware: SYCON.net

Hinweise zur Hardware und Optionen
Verfügbare Hardware-Optionen in der cifX-Familie: verschiedene Kabellängen, M12-Stecker, zusätzliche NVRAM, erweiterte Temperaturbereiche, 2-Kanal-Karten, separate Netzwerkschnittstellen. Protokollwechsel möglich durch Laden anderer netX-Firmware.

Eigenschaften / technische Daten

• Modell: CIFX 50-2DP
• Produktcode: 1252.410
• Typ: PCI-PC-Karte 2 Kanäle PROFIBUS DP (Master/Slave)
• Controller: netX 100
• Speicher: SDRAM 8 MB, serielle Flash 4 MB
• Systembus: PCI 3,3 V, 33 MHz, 32 Bit
• Datenzugriff: DPM oder DMA
• PROFIBUS-Schnittstellen: 2 x isolierte RS-485, D-Sub 9-polig, 1000 V DC Isolierung
• Stromversorgung: +3,3 V ±5%, typisch 700 mA
• Anzeigen: LED SYS, COM0, COM1
• Bedienelemente: Drehwahlschalter zur Slot-ID-Vergabe
• Umgebung: -20…+70 °C Betrieb (0,5 m/s Luftstrom), Lagerung -40…+85 °C, Feuchte 10–95% nicht kondensierend
• Abmessungen: 120 x 94,5 x 18,5 mm
• Montage: PCI-Slot (3,3 V)
• EMV-Konformität: EN 55011 / EN BS 55011; Störfestigkeit: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2 für industrielle Umgebungen
• Zertifizierungen: CE, UKCA, UL 508 (Datei E221530)
• Support-Software: SYCON.net; netX Entwicklungs-Tools und Treiber verfügbar
