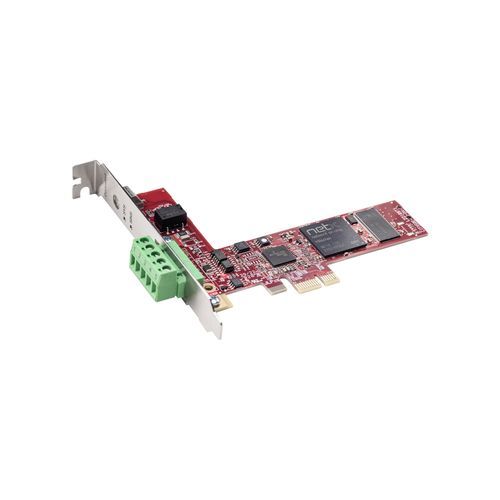

PCI Express-Kommunikationskarte / DMA CIFX 50E-DN

Produktbezeichnung
CIFX 50E-DN — PCI Express PC-Karte für DeviceNet-Kommunikation, einsetzbar als DeviceNet Master oder Slave in PC-basierter Automatisierung.

Highlights

• Universelle DeviceNet-PC-Karte, konfigurierbar als Master oder Slave
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Breite Treiber- und Tool-Unterstützung für einfache Integration
• Datenzugriff über Dual-Port-Memory (DPM) oder Direct Memory Access (DMA)
• Einzigartige Steckplatznummer zugewiesen über Drehschalter

Übersicht
Die cifX-PC-Kartenfamilie stellt einen einheitlichen Standard für Real-Time Ethernet- und Fieldbus-Systeme in der PC-basierten Automatisierung bereit. Der Protokollstack läuft autonom auf der PC-Karte und tauscht Prozessdaten mit dem Host über DPM oder DMA aus. Durch die gemeinsame Hilscher-Plattformstrategie verwenden alle PC-Karten dieselben Treiber und Werkzeuge, unabhängig von Protokoll und Kartenformat. Die netX-Technologie ermöglicht die Umsetzung mehrerer Real-Time-Ethernet-Protokolle auf einer einzigen Hardwareplattform; ein Protokollwechsel erfolgt durch Laden einer anderen Firmware. Hardwareoptionen umfassen verschiedene Kabellängen, M12-Steckverbinder, zusätzliche NVRAM, erweiterten Temperaturbereich, 2-Kanal-Karten und abgesetzte Netzwerkschnittstellen. Eine breite Palette von Gerätetreibern und ein kostenloses C-Toolkit stehen für die Integration zur Verfügung.

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Daten

• Produktname: CIFX 50E-DN
• Artikelnummer: 1251.510
• Kurzbeschreibung: PC Card cifX PCI Express — DeviceNet Master oder Slave
• Funktion: Kommunikationsschnittstelle mit PCI Express- und DeviceNet-Schnittstelle
• Kommunikationscontroller / Typ: netX 100
• Integrierter Speicher: 8 MB SDRAM; 4 MB serielle Flash-EPROM
• Systemschnittstelle — Bus-Typ: PCI Express, Einbahnport (x1)
• Übertragungsrate: 2 GBit/s
• Datenzugriff: DPM oder DMA (DMA verfügbar ab Hardware-Revision 4)
• Datenbreite: 32 bit
• Kommunikationsstandard: DeviceNet
• Schnittstellentyp: ISO-11898 nach DeviceNet-Spezifikation, optisch isoliert
• Isolationsspannung: 1000 V DC (1 Minute getestet)
• DeviceNet-Steckverbinder: COMBICON, männlich, 5-polig
• Stromversorgung — Versorgungsspannung: +3,3 V DC ±5 %
• Maximaler Strom (typisch): 800 mA (bei 3,3 V)
• Stromanschluss: über PCI Express Bus
• Anzeigen: SYS (Systemstatus-LED); MNS (Module Network Status — Duo-LED)
• Bedienelement: Drehschalter für Steckplatznummer (Karten-ID)
• Betriebstemperaturbereich: -20 °C … +70 °C (Luftströmung bei Messung: 0,5 m/s)
• Lagerungstemperaturbereich: -40 °C … +85 °C
• Feuchtigkeit: 10 % … 95 % relative Luftfeuchte, keine Kondensation zulässig
• Umgebung: Für UL-konforme Nutzung: Gerät muss in einer Umgebung mit Verschmutzungsgrad 2 eingesetzt werden
• Höhe über NN: 0 m … 2000 m
• Abmessungen (L x B x H): 120 mm x 86 mm x 18,5 mm (ab Hardware-Revision 4)
• Montage / Installation: PCI Express x1 Slot (3,3 V)
• Konformität: RoHS — Ja
• Übereinstimmung mit EMV-Richtlinien: CE-Kennzeichnung — Ja; UKCA-Kennzeichnung — Ja
• Emissionsnorm: EN 55011 / EN BS 55011 (Störaussendungsmerkmale)
• Immunitätsnormen: EN 61000-4-2 (ESD), EN 61000-4-3 (abgestrahltes RF), EN 61000-4-4 (Burst), EN 61000-4-5 (Surge), EN 61000-4-6 (leitungsgeführte Störungen), EN 61000-4-8 (Netzfrequenz-Magnetfeld), EN 61000-6-2 (Industrieumgebungen)
• UL-Zertifizierung: Gerät zertifiziert nach UL 508 — UL-File-Nr. E221530
• Konfigurationssoftware (master und slave): SYCON.net
• Konfigurationssoftware (slave): netX Configuration Tool
