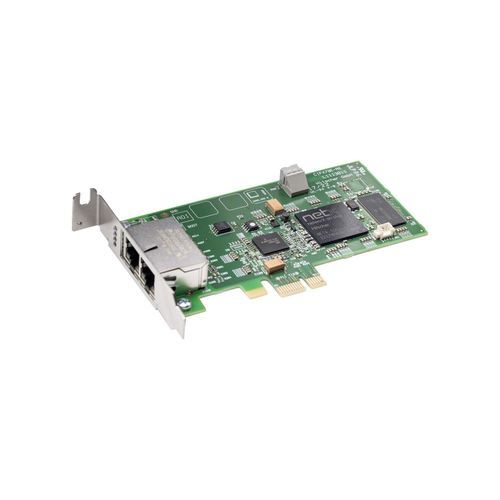

PCI Express-Kommunikationskarte / DMA CIFX 70E-RE

digitalmit 2 Ausgängenmit F/S Prozessor

Übersicht
Die cifX PC-Karten-Familie bietet einen einheitlichen Standard für PC-basierte Automatisierung und unterstützt alle Real-Time-Ethernet- und Feldbus-Systeme. Der Protokollstack läuft autonom auf der Karte, der Datenaustausch mit dem Host erfolgt über Dual-Port-Memory (DPM) oder DMA. Die netX-Technologie von Hilscher ermöglicht die Realisierung mehrerer Real-Time-Ethernet-Protokolle auf einer Hardware-Plattform; ein Protokollwechsel erfolgt durch Laden einer anderen Firmware. Hardwareoptionen umfassen M12-Steckverbinder, zusätzliches NVRAM, erweiterten Temperaturbereich, 2-Kanal-Varianten und abgesetzte Netzwerkschnittstellen. Eine große Auswahl an Gerätetreibern und ein kostenloses C-Toolkit erleichtern die Integration.

Wesentliche Merkmale

• Universelle Real-Time-Ethernet-PC-Karte (Master oder Slave)
• Einheitliche Anwenderschnittstelle für alle Protokolle und Kartenformate
• Umfangreiche Treiberunterstützung zur einfachen Integration
• Datenzugriff über Dual-Port-Memory (DPM) oder DMA
• Eindeutige Slot-Nummer einstellbar per Drehschalter
• Betrieb bis +65 °C (Option erweiterter Temperaturbereich)

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Daten

• Produktname: CIFX 70E-RE
• Artikelnummer: 1259.100
• Beschreibung: cifX Low-Profile PCI Express PC-Karte, Real-Time-Ethernet-Master oder -Slave
• Funktion: Kommunikationsschnittstelle mit PCI Express und Ethernet
• Kommunikationscontroller: netX 100
• Integrierter RAM: 8 MB SDRAM
• Integrierter FLASH: 4 MB serielles Flash-EPROM
• Versorgungsspannung: +3,3 V DC ±5 %
• Typischer Strom: 800 mA (bei 3,3 V)
• Anschluss: über PCI Express-Bus
• Bustyp: PCI Express x1 (One Lane)
• Datenzugriff: DPM oder DMA
• Dual-Port-Memory Größe: 64 KB
• Datenbreite: 32 Bit
• Übertragungsrate: 2 GBit/s
• Ethernet-Standard: 10BASE-T / 100BASE-TX (potentialfrei)
• Ethernet-Anschlüsse: 2 x RJ45
• Isolationsspannung: 1000 V DC (1 Minute getestet)
• LEDs: SYS, COM0, COM1, RJ45 ch0/ch1 Link/Activity
• Bedienelement: Drehschalter für Slot-Nummer (Karten-ID)
• Betriebstemperatur: 0 °C bis +65 °C (Luftströmung 0,5 m/s bei Messung)
• Lagertemperatur: -40 °C bis +85 °C
• Luftfeuchte: 10 % – 95 % rel., keine Betauung
• Höhe: 0 m – 2000 m
• Abmessungen (L x B x H): 119 mm x 69 mm x 18,5 mm
• Konfigurationssoftware: SYCON.net (Master/Slave), netX Configuration Tool (Slave)
• RoHS: Ja
• UL: Zertifiziert nach UL 508 (UL-File-Nr. E221530)
• Konformität: CE, UKCA
• EMV / Normen: EN 55011; Störfestigkeit: EN 61000-4-2/3/4/5/6/8; EN 61000-6-2
