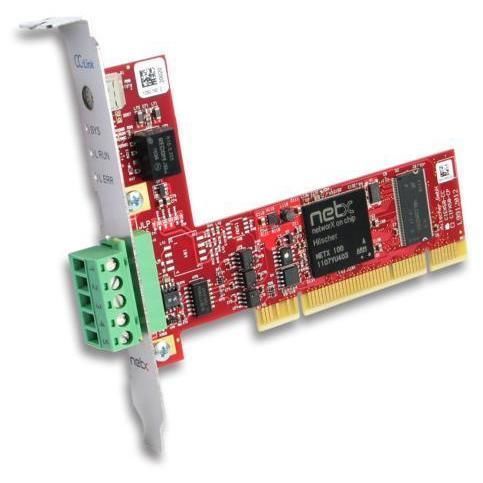

RS422/RS485-Kommunikationskarte CIFX 50-CC

PCIisoliert

Übersicht
Die CIFX 50-CC ist eine PCI-PC-Steckkarte, die CC-Link Slave-Funktionalität für PC-basierte Automatisierung bereitstellt. Protokollstacks laufen autonom auf der Karte; Prozessdaten werden mit dem Host über Dual-Port-Memory (DPM) oder DMA ausgetauscht.

Hauptzweck
Kommunikationsschnittstelle für PC-basierte Automatisierung — CC-Link Slave als PCI-Karte zur Integration in Industrie-PCs und Automatisierungssysteme.

Highlights

• Unterstützung für CC-Link Slave V2.0 und V1.1
• Einheitlicher Treiber- und Werkzeugsatz innerhalb der cifX-Familie für konsistente Integration
• Große Auswahl an Gerätetreibern und kostenloses C-Toolkit für einfache Integration
• Datenzugriff über Dual-Port-Memory (DPM) oder DMA
• Eindeutige Slot-Nummer: Drehschalter zur Karten-ID-Zuweisung

Unterstützte Protokolle

• CC-Link Slave

Zusätzliche Informationen
Alle cifX-PC-Karten verwenden netX-Technologie, um mehrere Echtzeit-Ethernet- und Fieldbus-Protokolle auf einer Hardwareplattform zu ermöglichen; Protokollwechsel erfolgen durch Laden unterschiedlicher Firmware. Das cifX-Portfolio wird kontinuierlich erweitert, um neue Standards und Formate zu unterstützen.

Caractéristiques / technische Spezifikationen

• Produktname: CIFX 50-CC
• Teilenummer: 1250.740
• Kurze Beschreibung: PC Card cifX PCI CC-Link Slave
• Funktion: Kommunikationsschnittstelle mit PCI- und CC-Link-Schnittstelle
• Kommunikationscontroller-Typ: netX 100
• Integrierter Speicher: 8 MB SDRAM; 4 MB serielles Flash-EPROM
• Systembus-Typ: PCI
• PCI-Übertragungsrate: 33 MHz
• Datenzugriff: DPM oder DMA (Direct Memory Access)
• Datenbreite: 32 Bit
• Kommunikationsstandard: CC-Link
• Schnittstellentyp: RS-485, optisch isoliert
• Isolationsspannung: 1000 V DC (1 Minute geprüft)
• Steckverbinder: COMBICON, Stift, 5-polig
• Versorgungsspannung: +3,3 V DC ±5 %
• Typischer Maximalstrom: 650 mA (bei 3,3 V)
• Stromanschluss: über den PCI-Bus
• Anzeigen (LED): SYS (System), L RUN (L Run, Duo-LED), L ERR (L Error, Duo-LED)
• Bedienelement: Drehschalter für Slot-Nummer (Karten-ID)
• Betriebstemperaturbereich: -20 °C … +60 °C (Luftströmung bei Messung: 0,5 m/s)
• Lagertemperaturbereich: -40 °C … +85 °C
• Feuchtigkeit: 10 % … 95 % relative Luftfeuchte, keine Kondensation erlaubt
• Höhe: 0 m … 2000 m
• Umgebung (UL): Verschmutzungsgrad 2 für UL-konforme Verwendung
• Abmessungen (L x B x H): 120 mm x 85,4 mm x 18,5 mm (ab Hardware-Revision 2)
• Montage/Installation: PCI-Slot (3,3 V)
• Konformität: RoHS: Ja; CE: Ja; UKCA: Ja
• EMV / Emissionen: EN 55011 / EN BS 55011
• Immunitätsstandards: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2
• UL-Zertifizierung: Gerät zertifiziert nach UL 508 (UL-File-Nr. E221530)
• Konfigurationssoftware: SYCON.net oder netX Configuration Tool
