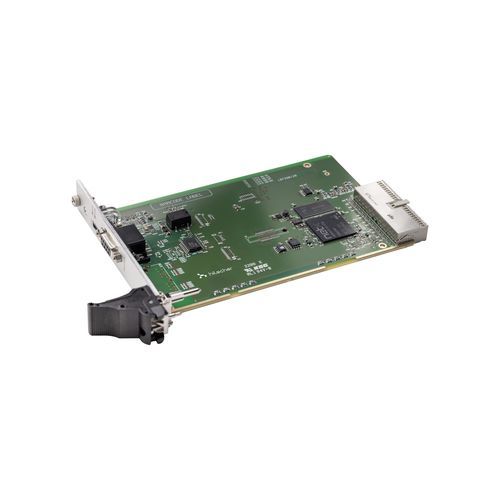

CompactPCI-Karte / Feldbus CIFX 80-DP

USBRS-485PROFIBUS DP

Produktname
Die CIFX 80-DP ist eine CompactPCI-PC-Karte für PROFIBUS DP und bietet Echtzeitkommunikation für PC-basierte Automatisierung (als Master oder Slave konfigurierbar). Die Karte nutzt die netX-Technologie von Hilscher und führt den Protokollstack autonom aus.

Überblick
Die cifX-PC-Kartenfamilie ist ein einheitlicher Standard zur Unterstützung von Real-Time-Ethernet- und Feldbus-Systemen für die PC-basierte Automatisierung. Der Protokollstack läuft auf der Karte; der Datenaustausch mit dem Host erfolgt über Dual-Port-Memory (DPM) oder DMA. Alle Karten teilen sich Treiber und Tools; ein Protokollwechsel ist per Firmwarewechsel möglich. Verschiedene Hardwareoptionen und Software-Werkzeuge (Gerätetreiber, C-Toolkit, SYCON.net) ermöglichen flexible Integration im Industriebereich.

Highlights

• Universelle PROFIBUS DP CompactPCI-PC-Karte (Master oder Slave)
• Einheitliche Anwenderschnittstelle über Protokolle und Formate
• Einfache Integration dank großer Treiberpalette
• Datenzugriff über Dual-Port Memory oder Direct Memory Access
• Betriebstemperaturbereich bis +70 °C

Unterstützte Protokolle

• PROFIBUS DP Master
• PROFIBUS DP Slave

Technische Daten

• Produktname: CIFX 80-DP
• Artikelnummer: 1280.410
• Kurzbeschreibung: CIFX CompactPCI-PC-Karte für PROFIBUS DP (Master oder Slave) / PROFIBUS MPI-Gerät
• Funktion: Kommunikationsschnittstelle für CompactPCI und PROFIBUS
• Kommunikationscontroller: netX 100 (Hilscher)
• RAM: 8 MB SDRAM
• FLASH: 4 MB serielles Flash-EPROM
• Versorgungsspannung: +3,3 V DC ±5 %
• Max. Stromaufnahme (typ.): 650 mA (bei 3,3 V)
• Stromversorgung: über CompactPCI-Bus
• Bustyp: CompactPCI
• Datenzugriff: DPM oder DMA
• Größe Dual-Port-Memory: 64 KB
• Datenbreite: 32 Bit
• Bus-Takt: 33 MHz
• Kommunikationsstandard: PROFIBUS
• Schnittstellentyp: galvanisch getrenntes RS-485
• PROFIBUS-Steckverbinder: D-Sub Buchse, 9-polig
• Isolationsspannung: 1000 V DC (1 Min. Test)
• Diagnoseschnittstelle: USB (Mini B, 5-polig)
• LEDs: SYS (System), COM (Kommunikation, Duo-LED)
• Betriebstemperatur: -20 °C … +70 °C (Luftstrom 0,5 m/s)
• Lagerungstemperatur: -40 °C … +85 °C
• Feuchte: 10 % … 95 % rel. Feuchte, nicht kondensierend
• Umgebung (UL): Verschmutzungsgrad 2 für UL-konforme Verwendung
• Höhe: 0 m … 2000 m
• Abmessungen (L x B x H): 162,5 mm x 100 mm x 20 mm
• Montage: CompactPCI-Steckplatz (3,3 V)
• Konfigurationssoftware: SYCON.net (Master und Slave), netX Configuration Tool (Slave)
• RoHS: Ja
• UL-Zertifizierung: UL 508 (UL-File-Nr. E221530)
• CE: Ja
• UKCA: Ja
• Emissionsnorm: EN 55011 / EN BS 55011
• Immunitätsnormen: EN 61000-4-2, -4-3, -4-4, -4-5, -4-6, -4-8 und EN 61000-6-2 (Industrie)
