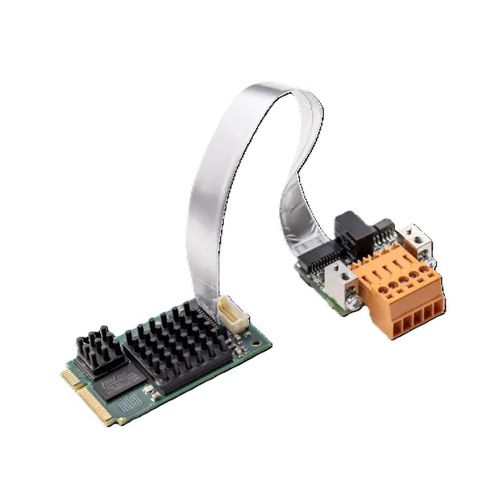

PCI Kommunikationskarte / DMA CIFX 90E-DNETF

Produktübersicht
Die PC-Karten-Familie cifX ist eine einheitliche Plattform, die Real-Time Ethernet- und Fieldbus-Systeme für die PC-basierte Automatisierung unterstützt. Der Protokollstack läuft autonom auf der PC-Karte und Prozessdaten werden mit dem Host über Dual-Port-Memory (DPM) oder DMA ausgetauscht. Alle PC-Karten verwenden denselben Treiber und dieselben Werkzeuge, unabhängig von Protokoll und Kartenformat. Die Hilscher netX-Technologie ermöglicht mehrere Real-Time Ethernet-Protokolle auf einer Hardwareplattform; das Protokoll wird durch Laden einer anderen Firmware gewechselt.

Highlights

• Universelle DeviceNet-PC-Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration dank umfangreicher Treiberunterstützung
• Datenzugriff über Dual-Port-Speicher (DPM) oder Direct Memory Access (DMA)
• Inklusive abgesetzter Netzwerkschnittstelle (15 cm oder 30 cm)
• Erweiterter Betriebstemperaturbereich bis +70 °C

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Daten (Zusammenfassung)
Produktname: CIFX 90E-DN\ET\F
Artikelnummer: 1291.514
Kurzbeschreibung: PC Card cifX Mini PCI Express DeviceNet Master oder Slave - mit Kabelanschluss Fieldbus für DeviceNet-Assembly-Schnittstelle (AIFX-DN)
Funktion: Kommunikationsschnittstelle mit Mini PCI Express und DeviceNet-Schnittstelle
Kommunikationscontroller-Typ: netX 100
Integrierter Speicher: 8 MB SDRAM; 4 MB serielle Flash-EPROM
Stromversorgung: +3,3 V DC ±5 % (typischer Strom 600 mA bei 3,3 V)
Anschluss: über Mini PCI Express Bus
Systemschnittstelle: Mini PCI Express, One-Lane-Port (X1)
Datenzugriff: DPM oder DMA; Dual-Port-Speichergröße: 64 KB; Datenbreite: 32 bit; Übertragungsrate: 33 MHz
Kommunikationsstandard: DeviceNet; Schnittstellentyp: ISO-11898 gemäß DeviceNet-Spezifikation, optisch isoliert; Anschluss: Cable Connector Fieldbus X3 (zum Anschluss AIFX-DN)
Anzeige: LED-Anzeige SYS (Systemstatus-LED)
Zugelassene Umgebungsbedingungen: Betriebstemperaturbereich -20 °C ... +70 °C (Luftstrom bei Messung: 0,5 m/s); Lagertemperaturbereich -40 °C ... +85 °C; Luftfeuchtigkeit 10 % … 95 % rel. (keine Kondensation); Höhe 0 m … 2000 m
Abmessungen (L x B x H): 51 mm x 30,2 +/- 0,1 mm x 12,5 mm
Montage/Installation: PCI Express Mini System Connector (3,3 V), X1/X2 = One-Lane
Konfigurationssoftware: SYCON.net (Master & Slave); netX Configuration Tool (Slave)
Konformität: RoHS: Ja; CE und UKCA: Ja
EMV / Immunität: Entspricht EN 55011, EN 61000-4-2/3/4/5/6/8 und EN 61000-6-2 (industrielle Umgebungen)
