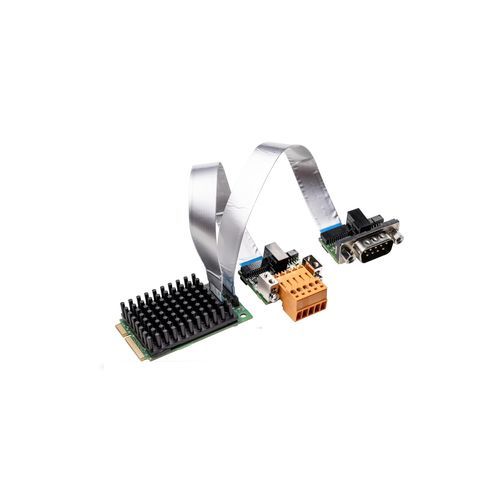

PCI Express-Kommunikationskarte / CANopen CIFX 90E-2CODNETF

DeviceNetDMA

Produktübersicht
Die CIFX 90E-2CO\DN\ET\F ist eine Mini-PCI-Express 2-Kanal Kommunikationskarte für PC-basierte Automatisierung. Sie bietet je eine CANopen- und eine DeviceNet-Schnittstelle, jeweils konfigurierbar als Master oder Slave. Der Protokollstack läuft autonom auf der Karte (netX-Firmware) und tauscht Prozessdaten mit dem Host über Dual-Port-Memory oder Direct Memory Access (DMA) aus. Ein einheitlicher Hilscher cifX-Treiber und Werkzeugsatz gewährleisten identische Integration über Protokolle und Kartenformate. Hardwareoptionen umfassen abgesetzte Netzwerkschnittstellen (Kabel 15 cm oder 30 cm), M12-Steckverbinder, optionales NVRAM und Varianten für erweiterten Temperaturbereich bis 70 °C.

Highlights

• Eine CANopen- und eine DeviceNet-Schnittstelle (als Master oder Slave konfigurierbar) in einem einzigen Mini-PCI-Express-Slot
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration durch eine große Auswahl an Gerätetreibern und ein kostenloses C-Toolkit
• Datenzugriff über Dual-Port-Memory oder Direct Memory Access (DMA)
• Abgesetzte Netzwerkschnittstelle verfügbar (Kabel 15 cm oder 30 cm)
• Varianten für erweiterten Betriebstemperaturbereich bis 70 °C
• Protokollwechsel durch Laden verschiedener netX-Firmware möglich

Unterstützte Protokolle

• DeviceNet Master
• CANopen Master
• DeviceNet Slave
• CANopen Slave

Bestellinformation
Produktname | Artikelnummer | Kurzbeschreibung
CIFX 90E-2CO\DN\ET\F | 1293.574 | 2-Kanal PC-Karte Mini PCI Express - CANopen/DeviceNet
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Zwei Master-Lizenzen
CIFX 90E-2CO\DN\ET\F/30 | 1293.574/30 | 2-Kanal PC-Karte Mini PCI Express - CANopen/CANopen für erweiterten Temperaturbereich inkl. 30-cm-Kabel

Technische Daten

• Formfaktor: Mini PCI Express (Half-Size Karte)
• Kanäle: 2 Kanäle
• Fieldbus-Schnittstellen: 1 x CANopen und 1 x DeviceNet (Master oder Slave)
• Host-Schnittstelle: Dual-Port-Memory oder Direct Memory Access (DMA)
• Netzwerkschnittstelle: abgesetzte Netzwerkschnittstelle (Kabeloptionen 15 cm / 30 cm)
• Temperatur: Varianten für erweiterten Betriebstemperaturbereich (bis zu 70 °C)
• Firmware: Protokoll auswählbar durch Laden verschiedener netX-Firmware
• Software: einheitlicher Hilscher cifX-Treiber und Tools; C-Toolkit verfügbar
• Hardwareoptionen: M12-Steckverbinder, optionales NVRAM, Varianten mit/ohne Kühlkörper und 2-Kanal-Modelle
• Typische Bestellreferenzen: 1293.574 und Varianten (siehe Bestellinformation)
