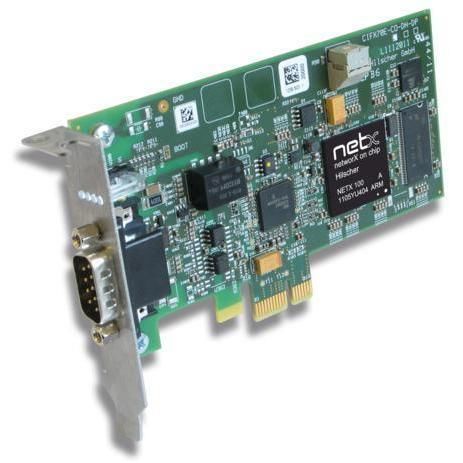

PCI Express-Kommunikationskarte / DMA CIFX 70E-CO

Produktübersicht
Die CIFX 70E-CO ist eine flache PCI-Express-PC-Karte für CANopen-Kommunikation in PC-basierter Automatisierung. Die Karte führt den Protokollstack autonom aus und tauscht Prozessdaten mit dem Host über Dual-Port-Memory (DPM) oder DMA aus, was deterministischen, latenzarmen Datenzugriff ermöglicht. Die netX-basierte Architektur erlaubt die Protokollimplementierung auf der Karte und einheitliche Treiber in der cifX-Familie.

Highlights

• Universelle CANopen-PC-Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche und Treiber für einfache Integration
• Datenzugriff via Dual-Port-Memory (64 KB) oder DMA
• Slot-Zuordnung über Drehschalter (einmalige Karten-ID)
• Optisch isolierte Feldschnittstelle ISO-11898; D-Sub 9-polig
• Betriebstemperatur bis +65 °C (bei spezifiziertem Luftstrom)

Unterstützte Protokolle

• CANopen Master
• CANopen Slave

Technische Daten (Auszug)

• Produktname: CIFX 70E-CO
• Artikelnummer: 1259.500
• Kurzbeschreibung: Low-Profile PCI Express PC-Karte für CANopen (Master/Slave)
• Funktion: Kommunikationsschnittstelle (PCI Express) mit CANopen
• Kommunikationscontroller: netX 100
• Speicher: 8 MB SDRAM; 4 MB serielle Flash-EPROM
• Versorgungsspannung: +3,3 V DC ±5 %; Typischer Strom: 800 mA (bei 3,3 V)
• Systemanschluss: PCI Express (one lane)
• Host-Zugriff: Dual-Port-Memory (64 KB) oder DMA; Datenbreite: 32 Bit
• Übertragungsrate: 2 GBit/s
• Feldschnittstelle: ISO-11898, optisch isoliert; D-Sub 9-polig männlich
• Isolationsspannung: 1000 V DC (1 min Test)
• Anzeigen: SYS- und CAN-Status-LEDs
• Betriebselement: Drehschalter für Slot-/Karten-ID
• Betriebstemperatur: 0 °C … +65 °C (bei Luftstrom 0,5 m/s während Messung)
• Lagerungstemperatur: -40 °C … +85 °C
• Feuchtigkeit: 10 %–95 % r.F., keine Kondensation
• Abmessungen: 119 x 69 x 18,5 mm
• Konfigurationssoftware: SYCON.net (Master & Slave); netX Configuration Tool (Slave)
• Normen & Zertifizierungen: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)

Anwendungen

• Maschinensteuerung und PLC-Integration
• Fertigungsautomatisierung und Motion-Control
• Prüf- und Messsysteme, Prüfstände
• Embedded-PC-Automatisierung und OEM-Systeme

Integration & Werkzeuge
Die cifX-Familie bietet eine gemeinsame Toolchain und Treiber (SYCON.net, netX Configuration Tool) zur Vereinfachung der Integration und zum Protokollwechsel per Firmware. Hardware-Optionen: unterschiedliche Kabellängen, M12-Steckverbinder, zusätzliche NVRAM, Temperaturoptionen, 2-Kanal-Karten oder abgesetzte Netzwerkschnittstellen.
