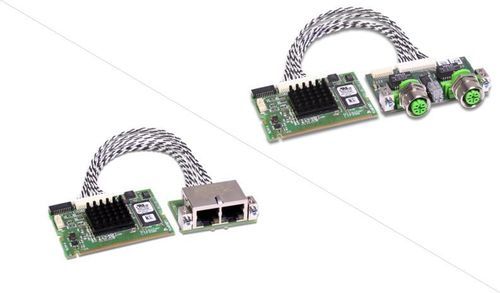

Isolierter Kommunikationskarte CIFX 90-REF

2-Wege

Beschreibung
Die cifX Mini PCI PC-Karte CIFX 90-RE\F bietet eine dedizierte Real-Time-Ethernet-Kommunikationsschnittstelle für PC-basierte Automatisierung. Der Protokollstack läuft autark auf der Karte (netX 100) und Prozessdaten werden über Dual-Port-Memory (DPM) oder DMA mit dem Host ausgetauscht. Die gemeinsame Hilscher-Plattform und Treibersammlung ermöglichen einen einheitlichen Integrationsablauf unabhängig von Protokoll oder Kartenformat. Durch Firmware-Wechsel kann dieselbe Hardware verschiedene Real-Time-Ethernet-Standards abbilden.

Highlights

• Mini PCI Real-Time-Ethernet-Schnittstelle (als Master oder Slave einstellbar)
• Autonomer Protokollstack auf netX 100
• Datenzugriff per Dual-Port-Memory (64 KB) oder DMA
• Standard Mini PCI-Formfaktor (3,3 V) mit abgesetzter Ethernet-Schnittstelle als Option
• Betriebsbereich bis +70 °C (erweiterte Optionen verfügbar)
• Umfangreiche Treiber- und Tool-Unterstützung (SYCON.net, C-Toolkit)

Produktbeschreibung (zusätzlich)
Hardwareoptionen umfassen verschiedene Kabellängen, optionale M12-Anschlüsse, zusätzliches NVRAM, 2-Kanal-Varianten und abgesetzte Netzwerkschnittstellen. Das cifX-Portfolio wird kontinuierlich um neue Protokolle und Formate (z. B. M.2, mini PCIe half-size, CC-Link IE Field) erweitert. Eine umfangreiche Gerätetreiber-Bibliothek sowie Konfigurationstools (SYCON.net, netX Configuration Tool) unterstützen die Integration in PC-basierte Automatisierungssysteme.

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Daten

• Produktname: CIFX 90-RE\F
• Artikelnummer: 1290.100
• Kurzbeschreibung: cifX Mini PCI PC-Karte für Real-Time Ethernet (Master/Slave) mit Kabelstecker für Ethernet-Aufsteckschnittstelle (AIFX-RE)
• Kommunikationscontroller: netX 100
• Integrierter RAM: 8 MB SDRAM
• Integrierter FLASH: 4 MB serielles Flash-EPROM
• Versorgungsspannung: +3,3 V DC ±5 %
• Typischer Stromverbrauch: 650 mA @ 3,3 V
• Anschluss (Strom/System): Mini PCI-Bus (Typ III System Connector)
• Bustyp: Mini PCI
• Datenzugriff: DPM oder DMA
• Dual-Port-Memory Größe: 64 KB
• Datenbreite: 32 Bit
• Systembusrate: 33 MHz
• Kommunikationsstandard: Ethernet (10BASE-T/100BASE-TX, potentialfrei)
• Ethernet-Steckverbinder: Cable Connector Ethernet X4 (JST SM20B-SRSS-TB(LF)(SN)) für AIFX-RE
• Anzeigen: SYS Systemstatus-LED
• Betriebstemperatur: 0 °C bis +70 °C (Umluft 0,5 m/s bei Messung)
• Lagertemperatur: -40 °C bis +85 °C
• Feuchtigkeit: 10 %–95 % rel. Luftfeuchte, keine Betauung
• Umgebung (UL): Verschmutzungsgrad 2
• Höhe: 0 m bis 2000 m
• Abmessungen (L x B x H): 60 mm x 45 mm x 9,5 mm
• Montage: Mini PCI-Sockel (3,3 V), Typ III System Connector
• Konfigurationssoftware: SYCON.net (Master & Slave), netX Configuration Tool (Slave)
• Zertifizierungen: RoHS, CE, UKCA, UL 508 (UL-File-Nr. E221530)
• EMV / Konformität: EN 55011; Störfestigkeit: EN 61000-4-x Serie, EN 61000-6-2 (Industrie)
