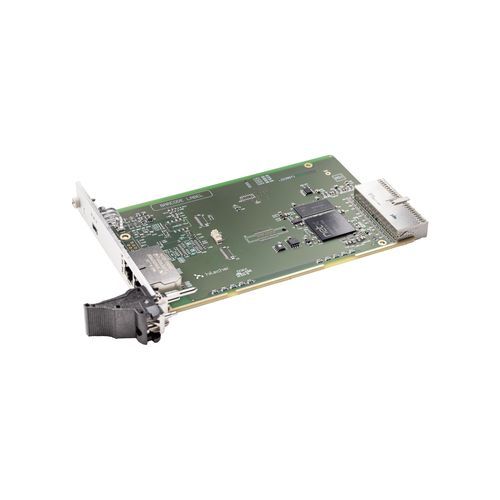

CompactPCI-Karte / Modbus CIFX 80-RE

EthernetSerie

Übersicht
Die cifX PC-Kartenfamilie bietet einen einheitlichen Standard zur Unterstützung von Real-Time Ethernet und Fieldbus-Systemen in PC-basierter Automatisierung. Der Protokollstack läuft autonom auf der Karte und tauscht Prozessdaten mit dem Host über Dual-Port-Memory (DPM) oder DMA aus. Die netX-Hardwareplattform ermöglicht Protokollwechsel durch Laden anderer Firmware und sorgt für gemeinsame Treiber und Werkzeuge über Protokolle und Kartenformate hinweg. Zahlreiche Hardwareoptionen (Kabellängen, M12-Stecker, zusätzliches NVRAM, erweiterter Temperaturbereich, 2-Kanal-Karten, abgesetzte Netzwerkschnittstellen) erlauben passgenaue Lösungen.

Hauptmerkmale

• CompactPCI-Kommunikationskarte für Real-Time Ethernet (Master oder Slave)
• Einheitliche Konfigurationstools (SYCON.net / netX Configuration Tool)
• Datenzugriff über Dual-Port-Memory oder Direct Memory Access (DMA)
• Flexible Hardwarevarianten und erweiterter Betriebstemperaturbereich bis +70 °C
• Umfangreiche Treiberunterstützung und kostenloses C-Toolkit

Unterstützte Protokolle

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Daten

• Produktname: CIFX 80-RE
• Artikelnummer: 1280.100
• Beschreibung: CompactPCI cifX PC-Karte für Real-Time Ethernet als Master oder Slave
• Funktion: Kommunikationsschnittstelle für CompactPCI und Ethernet
• Kommunikationscontroller: netX 100
• RAM: 8 MB SDRAM
• FLASH: 4 MB serielle Flash-EPROM
• Versorgungsspannung: +3,3 V DC ±5 %
• Typischer Strom: 650 mA (bei 3,3 V)
• Power/System-Anschluss: über CompactPCI-Bus
• Bus-Typ: CompactPCI (3,3 V)
• Datenzugriff: DPM oder DMA
• Dual-Port-Memory Größe: 64 KB
• Datenbreite: 32 bit
• Bus-Takt: 33 MHz
• Kommunikationsstandard: Ethernet
• Schnittstelle: 10BASE-T / 100BASE-TX, isoliert
• Ethernet-Anschlüsse: 2 x RJ45
• Isolationsspannung: 1000 V DC (1 min)
• Diagnoseschnittstelle: USB Mini-B (5-polig)
• LEDs: SYS, COM0, COM1; RJ45-Kanal-LEDs (Link/Aktivität)
• Betriebstemperatur: 0 °C bis +70 °C (bei Luftstrom 0,5 m/s)
• Lagerungstemperatur: -40 °C bis +85 °C
• Feuchtigkeit: 10 % bis 95 % r.F., kein Kondensat
• Verschmutzungsgrad: 2 (Umgebung)
• Höhe: 0 m bis 2000 m
• Abmessungen (L×B×H): 162,5 mm × 100 mm × 20 mm
• Montage: CompactPCI-Steckplatz (3,3 V)
• Konfigurationssoftware: SYCON.net (master & slave), netX Configuration Tool (slave)
• RoHS: Ja
• UL: Zertifiziert nach UL 508 (UL-File-Nr. E221530)
• EMV / Konformität: CE, UKCA
• Emissionen: EN 55011 / EN BS 55011
• Immunität: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (industrielle Umgebungen)
