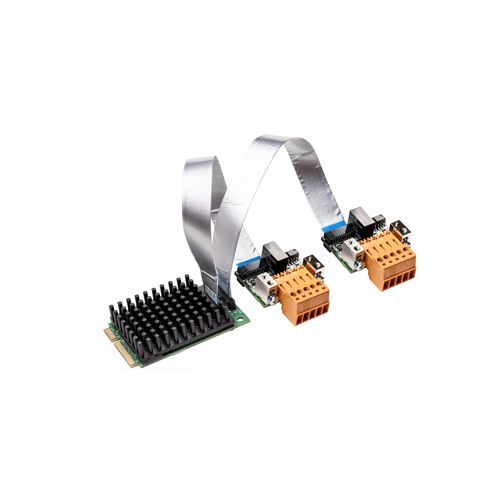

PCI Express-Kommunikationskarte / DMA CIFX 90E-2DNETF

mit 2 Ausgängen

Übersicht
Die cifX-Familie von PC-Karten ist der einheitliche Standard zur Unterstützung von Real-Time Ethernet- und Fieldbus-Systemen für die PC-basierte Automatisierung. Der Protokoll-Stack läuft eigenständig auf der PC-Karte und Prozessdaten werden über Dual-Port-Memory oder DMA mit dem Host ausgetauscht. Dank der Hilscher-Plattformstrategie verwenden alle PC-Karten denselben Treiber und dieselben Werkzeuge, unabhängig vom Protokoll und Kartenformat. Die Hilscher netX-Technologie ermöglicht die Umsetzung aller Real-Time Ethernet-Protokolle auf einer einzigen Hardware; ein Protokollwechsel erfolgt durch Laden einer anderen Firmware.

Highlights

• Zwei DeviceNet-Schnittstellen (als Master oder Slave konfigurierbar) in einem einzigen Mini PCI Express-Slot
• Einheitliche Benutzeroberfläche und Toolset über alle Protokolle und Formate
• Einfache Integration dank umfangreicher Treiber
• Datenzugriff über Dual-Port-Memory oder DMA
• Separate Netzwerkschnittstelle verfügbar (Kabel 15 cm oder 30 cm)
• Variante mit erweitertem Temperaturbereich bis 70 °C verfügbar

Unterstütztes Protokoll

• DeviceNet Master
• DeviceNet Slave

Produktdetails (Tabelle)
Produktname — CIFX 90E-2DN\ET\F
Produktcode — 1293.514
Kurzbeschreibung — Mini PCI Express 2-Kanal PC-Karte - DeviceNet/DeviceNet
NXLIC-MASTER 2 LIZENZEN — 8212.000 — Zwei Master-Lizenzen
CIFX 90E-2DN\ET\F/30 — 1293.514/30 — Mini PCI Express 2-Kanal PC-Karte - DeviceNet/DeviceNet mit erweitertem Temperaturbereich, inkl. 30 cm Kabel

Zusätzliche Informationen
Die cifX-Familie bietet zahlreiche Hardware-Optionen: Kabel in verschiedenen Längen, M12-Stecker, zusätzliche NVRAM, Varianten für erweiterte Temperaturbereiche, 2-Kanal-Karten und separate Netzwerkschnittstellen. Ein umfangreiches Set an Gerätetreibern und ein kostenloses C-Toolkit sind verfügbar.

Eigenschaften / Technische Spezifikationen

• Formfaktor: Mini PCI Express (einzelner Slot)
• Zwei DeviceNet-Kanäle (als Master oder Slave konfigurierbar)
• Datenzugriff: Dual-Port-Memory oder DMA
• Separate Netzwerkschnittstelle verfügbar (Kabel 15 cm oder 30 cm)
• Hardware-Optionen: verschiedene Kabellängen, M12-Stecker, zusätzliche NVRAM
• Erweiterter Temperaturbereich bis 70 °C verfügbar (Variante /30 enthält 30 cm Kabel)
• Hauptproduktcode: 1293.514 (Variante 1293.514/30)
• Kompatibilität: Teil der cifX-Familie (gleiche Treiber und Werkzeuge für alle Protokolle/Formate)
