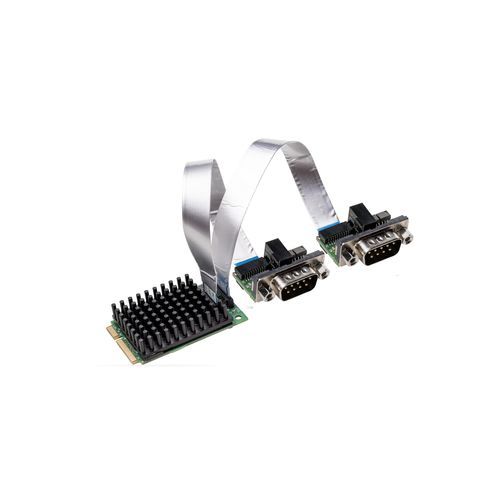

PCI Express-Kommunikationskarte / DMA CIFX 90E-2COETF

mit 2 Ausgängen

Beschreibung
Die cifX PC-Kartenfamilie bildet einen einheitlichen Standard zur Unterstützung von Real-Time Ethernet- und Fieldbus-Systemen für die PC-basierte Automatisierung. Die Protokollstacks laufen eigenständig auf der Karte und tauschen Prozessdaten mit dem Host über Dual-Port-Speicher oder DMA aus. Die einheitliche Plattformstrategie von cifX sorgt für denselben Treiber und dieselben Werkzeuge unabhängig von Protokoll und Kartenformat. Die netX-Technologie ermöglicht die Realisierung von Real-Time-Ethernet-Protokollen auf einer einzigen Hardwareplattform und einen Protokollwechsel durch Firmware-Update.

Wesentliche Merkmale

• Zwei CANopen-Schnittstellen (konfigurierbar als Master oder Slave) in einem Mini-PCI-Express-Steckplatz
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration durch eine große Auswahl an Treibern
• Datenzugriff über Dual-Port-Speicher oder Direct Memory Access (DMA)
• Separate Netzwerkkabel-Optionen (15 cm oder 30 cm) enthalten
• Erweiterte Betriebstemperatur-Versionen bis +70 °C

Produktdetails
Typ: Mini PCI Express 2-Kanal PC-Karte - CANopen/CANopen
Familie: cifX (cifX PC-Karten)
CANopen-Modus: Master oder Slave
Host-Zugriff: Dual-Port-Speicher oder DMA (Direct Memory Access)
Netzwerkschnittstelle: separates Kabel verfügbar (15 cm oder 30 cm)
Betriebstemperatur: erweiterte Versionen bis +70 °C
Treiber: einheitlicher cifX-Treiber für alle Protokolle/Formate
Hardware-Optionen: zusätzliche NVRAM, verschiedene Kabel und M-12-Steckverbinder, 2-Kanal-Versionen mit oder ohne Kühlkörper je nach Modell

Unterstützte Protokolle

• CANopen Master
• CANopen Slave

Versionen und Produktcodes
Name | Produktcode | Kurze Beschreibung
CIFX 90E-2CO\ET\F | 1293.504 | Mini PCI Express 2-Kanal PC-Karte - CANopen/CANopen
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Zwei Master-Lizenzen
CIFX 90E-2CO\ET\F/30 | 1293.504/30 | Mini PCI Express 2-Kanal-Karte mit erweitertem Temperaturbereich, inklusive 30 cm Kabel

Technische Daten

• Formfaktor: Mini PCI Express (half-size)
• Kanäle: 2 CANopen-Kanäle (konfigurierbar als Master oder Slave)
• Speicher / Host-Zugriff: Dual-Port-Speicher und DMA-Unterstützung
• Treiberkompatibilität: einheitlicher cifX-Treiber für alle Protokolle und Formate
• Firmware: netX-basiert, erlaubt Protokollwechsel via Firmware
• Hardware-Optionen: separate Kabel (15 cm / 30 cm), optionale NVRAM, erweiterte Temperaturversion
• Physische Schnittstellen: optionale M-12-Steckverbinder
• Betriebsbereich: bis +70 °C (für erweiterte Versionen)
• Typische Anwendung: Kommunikation für PC-basierte Automatisierung, Multiprotokoll-Integration
