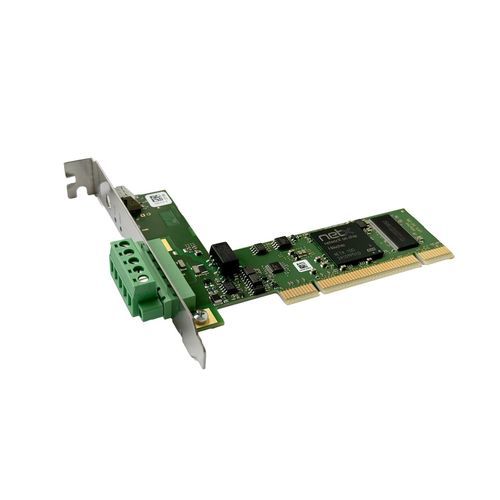

Schnittstellen-Kommunikationskarte / PC/104 CIFX 50-DN

PCI-104DeviceNetIndustrie

Produkt
Die CIFX 50-DN ist eine PCI-Steckkarte für DeviceNet-Kommunikation. Der Protokoll-Stack läuft autark auf der Karte und tauscht Prozessdaten mit dem Host über Dual-Port-Memory (DPM) oder DMA aus. Alle CIFX-Karten verwenden ein einheitliches Treiber- und Toolkonzept zur konsistenten Integration über Protokolle und Formate hinweg. Verschiedene Hardwareoptionen sind verfügbar, z. B. unterschiedliche Kabellängen, M12-Stecker, optionales NVRAM, erweiterte Temperaturversionen, 2-Kanal-Karten und abgesetzte Netzwerkschnittstellen. Ein breites Spektrum an Gerätetreibern und ein kostenloses C-Toolkit erleichtern die Softwareintegration.

Highlights

• Universelle DeviceNet PCI-Steckkarte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle CIFX-Protokolle und Formate
• Umfangreiche Treiberunterstützung für einfache Integration
• Datenzugriff über Dual-Port-Memory oder Direct Memory Access (DMA)
• Einzigartige Steckplatznummer einstellbar per Drehschalter
• Ausgelegt für erweiterten Betriebstemperaturbereich bis 70 °C

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Daten

• Produktname: CIFX 50-DN
• Teilenummer: 1250.510
• Kurzbeschreibung: PCI-Steckkarte für DeviceNet (Master oder Slave)
• Funktion: Kommunikationsschnittstelle (PCI zu DeviceNet)
• Kommunikationscontroller: netX 100
• Integrierter Speicher: 8 MB SDRAM; 4 MB serielle Flash EPROM
• Systemschnittstelle: Bus-Typ PCI; Übertragungsrate 33 MHz; Datenbreite 32 Bit; Datenzugriff via DPM oder DMA
• Kommunikationsschnittstelle: DeviceNet-konform; Schnittstellentyp ISO-11898 gemäß DeviceNet-Spezifikation, optisch isoliert
• Isolationsspannung: 1000 V DC (1 Minute geprüft)
• Anschluss: COMBICON, Stecker, 5-polig
• Stromversorgung: +3,3 V DC ±5%; Typischer Maximalstrom 650 mA (bei 3,3 V); Versorgung über PCI-Bus
• Anzeigen: LED SYS (System) und MNS (Module Network Status duo-LED)
• Bedienelement: Drehschalter zur Einstellung der Steckplatznummer (Karten-ID)
• Betriebsbedingungen: Temperatur -20 °C bis +70 °C (Luftstrom 0,5 m/s während Messung); Lagerung -40 °C bis +85 °C; Feuchte 10%–95% rF ohne Kondensation; Verschmutzungsgrad 2 für UL-konforme Nutzung
• Höhe: 0 m bis 2000 m
• Abmessungen (L x B x H): 120 mm x 86 mm x 18,5 mm (Hardware-Revision 5 und höher)
• Einbau: PCI-Slot (3,3 V)
• Konformität: RoHS Ja; EMC/CE Ja; UKCA Ja
• EMV-Emissionsstandard: EN 55011 / EN BS 55011
• EMV-Immunitätsstandards: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (industrielle Umgebungen)
• UL-Zertifizierung: Zertifiziert nach UL 508; UL-Aktennummer E221530
• Konfigurationssoftware: SYCON.net (Master und Slave); netX Configuration Tool (Slave)
