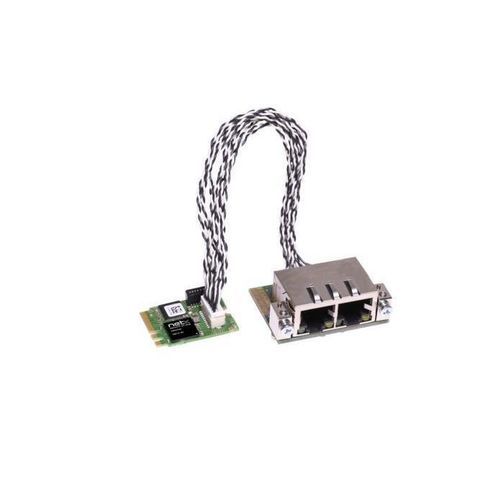

Schnittstellen-Kommunikationskarte / PC/104 CIFX M223090AE-REF

M.2EtherNet/IPModbus TCP

Produktübersicht
Die cifX PC-Kartenfamilie bietet eine einheitliche Hardware- und Softwareplattform für die PC-basierte Automatisierungskommunikation. Der Protokoll-Stack läuft autark auf der Karte (netX-Technologie) und tauscht Prozessdaten mit dem Host über Dual-Port-Memory oder DMA aus. Alle cifX-Karten verwenden die gleichen Hilscher-Treiber und Tools, was den Protokollwechsel über Firmware ermöglicht und die Integration in Real-Time-Ethernet- und Fieldbus-Systeme vereinfacht.

Hauptmerkmale

• Kleinste multiprotokollfähigen PC-Karten auf dem Automatisierungsmarkt
• Ein Hardware-Baukasten für alle Real-Time-Ethernet-Protokolle (Protokoll per Firmware wechselbar)
• Gemeinsame Benutzeroberfläche und Treiberfamilie für einfache Integration
• Abnehmbare Netzwerkschnittstelle (15 cm oder 20 cm) für flexible Installation
• Optionale Hardware: M-12-Steckverbinder, zusätzliche NVRAM, 2-Kanal-Varianten
• Erweiterter Betriebstemperaturbereich bis 70 °C

Unterstützte Protokolle

• PROFINET IO-Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformation
Produktname | Artikelnummer | Kurze Beschreibung
cifX M223090AE-RE\F | 1443.101 | PC-Karte M.2 2230 Key A+E - Real-Time Ethernet

Technische Daten

• Formfaktor: M.2 2230 Key A+E
• Artikelnummer: 1443.101
• Protokollausführung: autark auf der Karte (netX-Technologie)
• Host-Schnittstelle: Dual-Port-Memory oder DMA (Direct Memory Access)
• Abnehmbare Netzwerkschnittstelle verfügbar (15 cm oder 20 cm)
• Optionale Hardwarefunktionen: M-12-Steckverbinder, zusätzliche NVRAM, 2-Kanal-Karten
• Betriebstemperatur: erweiterter Bereich bis 70 °C
• Software: gemeinsame Hilscher-Treiberfamilie und kostenloses C-Toolkit verfügbar
• Multiprotokoll-Fähigkeit: Protokollwechsel durch Firmware-Update
