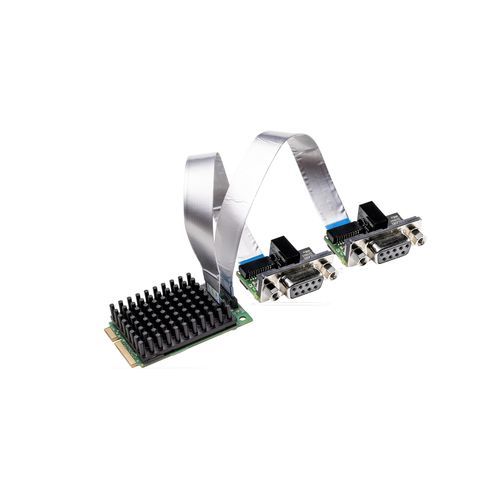

PCI Express-Kommunikationskarte / DMA CIFX 90E-2DPETF

mit 2 Ausgängen

Übersicht
Die cifX PC-Kartenfamilie ist ein vereinheitlichter Standard, der Real-Time Ethernet- und Fieldbus-Systeme für PC-basierte Automatisierung unterstützt. Der Protokollstapel läuft eigenständig auf der Karte und Prozessdaten werden über Dual-Port-Memory oder DMA mit dem Host ausgetauscht. Alle cifX-Karten verwenden denselben Treiber und dieselben Werkzeuge, unabhängig vom Protokoll oder Kartenformat. Die netX-Technologie ermöglicht verschiedene Real-Time Ethernet-Protokolle auf einer Hardwareplattform durch Austausch der Firmware.

Hauptmerkmale

• Zwei PROFIBUS DP Schnittstellen (Master oder Slave) in einem Mini PCI Express Steckplatz
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration dank großer Auswahl an Treibern
• Datenzugriff über Dual-Port-Memory oder DMA
• Separate Netzwerkschnittstelle enthalten (Kabel 15 cm oder 30 cm)
• Erweiterter Betriebstemperaturbereich bis 70 °C

Ausführliche Beschreibung
Verschiedene Hardwareoptionen (unterschiedliche Kabellängen, M12-Steckverbinder, zusätzliche NVRAM, erweiterte Temperaturbereiche, 2-Kanal-Karten, separate Netzwerkschnittstellen) ermöglichen die Anpassung der Lösung an die Anwendung. Eine breite Palette an Gerätetreibern und ein kostenloses C-Toolkit stehen für die Integration zur Verfügung.

Unterstützte Protokolle

• PROFIBUS DP Master
• PROFIBUS DP Slave

Varianten
Produktname | Produktcode | Kurze Beschreibung
CIFX 90E-2DP\ET\F | 1293.414 | Mini PCI Express 2-Kanal Karte - PROFIBUS DP/PROFIBUS DP
NXLIC-MASTER 2 LIZENZEN | 8212.000 | Zwei Master-Lizenzen
CIFX 90E-2DP\ET\F/30 | 1293.414/30 | Mini PCI Express 2-Kanal Karte mit erweitertem Temperaturbereich, inkl. 30 cm Kabel

Technische Daten

• Formfaktor: Mini PCI Express, Dual-Kanal
• Protokoll: PROFIBUS DP (Master oder Slave)
• Datenzugriff: Dual-Port-Memory oder DMA
• Separate Netzwerkschnittstelle verfügbar (Kabel 15 cm oder 30 cm)
• Hardwareoptionen: zusätzliche NVRAM, M12-Stecker, verschiedene Kabellängen
• Erweiterter Temperaturbereich: bis zu 70 °C
• Gleiche Treiberoberfläche und Werkzeuge für die gesamte cifX-Familie
• Hauptmodell / Produktcode: 1293.414
• Familie: cifX (netX Multi-Protokoll-Technologie)
