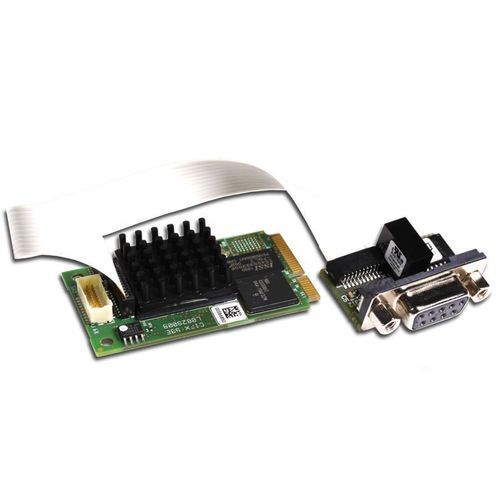

PCI Express-Kommunikationskarte mit F/S Prozessor CIFX 90E-DPF

Übersicht
Die cifX PC-Kartenfamilie ist der einheitliche Standard zur Unterstützung von Real-Time Ethernet- und Fieldbus-Systemen für die PC-basierte Automatisierung. Der Protokollstack läuft autonom auf der PC-Karte und Prozessdaten werden über Dual-Port-Speicher (DPM) oder DMA mit dem Host ausgetauscht. Alle PC-Karten verwenden aufgrund der Hilscher-Plattformstrategie denselben Treiber und dieselben Werkzeuge. Die netX-Technologie ermöglicht mehrere Real-Time Ethernet-Protokolle auf derselben Hardware; Protokolle können durch Laden unterschiedlicher Firmware gewechselt werden. Verschiedene Hardwareoptionen sind verfügbar (verschiedene Kabellängen, M12-Steckverbinder, zusätzliche NVRAM, erweiterter Temperaturbereich, 2-Kanal-Karten, abgesetzte Netzwerkschnittstellen). Eine breite Palette von Gerätetreibern und ein kostenloses C-Toolkit stehen zur Verfügung.

Highlights

• Universelle PROFIBUS DP PC-Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration durch große Treiberauswahl
• Datenzugriff über Dual-Port-Speicher (DPM) oder Direct Memory Access (DMA)
• Inklusive abgesetzter Netzwerkschnittstelle (15 cm oder 30 cm)

Unterstützte Protokolle

• PROFIBUS DP Master
• PROFIBUS DP Slave

Technische Daten (Tabelle)
Produktname: CIFX 90E-DP\F
Teilenummer: 1291.410
Kurze Beschreibung: PC Card cifX Mini PCI Express PROFIBUS DP Master oder Slave oder PROFIBUS MPI Gerät - mit Kabelstecker Fieldbus für PROFIBUS Assembly Interface (AIFX-DP)
Funktion: Kommunikationsschnittstelle mit Mini PCI Express und PROFIBUS-Schnittstelle
Kommunikationscontroller-Typ: netX 100
RAM: 8 MB SDRAM
FLASH: 4 MB serielle Flash-EPROM
Versorgungsspannung: +3,3 V DC ±5 %
Maximaler Strom (typisch): 600 mA (bei 3,3 V)
Anschluss: über Mini PCI Express Bus
Bustyp: Mini PCI Express, Einbahnport (One Lane Port)
Datenzugriff: DPM oder DMA (Direct Memory Access), ab Hardware-Revision A
Dual-Port-Speichergröße: 64 KB
Datenbreite: 32 Bit
Übertragungsrate: 33 MHz
Kommunikationsstandard: PROFIBUS
Schnittstellentyp: RS-485, galvanisch isoliert
Stecker (Fieldbus): Kabelstecker Fieldbus X3 (JST 10FMN-BMT-A-TF(LF)(SN), Raster 1,0 mm) zum Anschluss eines PROFIBUS Assembly Interface AIFX-DP
Anzeigen: LED SYS (Systemstatus-LED)
Betriebstemperaturbereich: 0 °C ... +55 °C (Luftströmung während Messung: 0,5 m/s)
Lagertemperaturbereich: -40 °C ... +85 °C
Feuchtigkeit: 10 % … 95 % relative Luftfeuchte, keine Kondensation erlaubt
Umgebung (UL): Für UL-konformen Betrieb: Gerät muss in einer Verschmutzungsgrad-2-Umgebung eingesetzt werden
Höhe: 0 m … 2000 m
Abmessungen (L x B x H): 51 mm x 30,2 +/- 0,1 mm x 11 mm
Montage/Installation: PCI Express Mini System Connector (3,3 V), X1/X2 = One-Lane
Konfigurationssoftware (Master/Slave): SYCON.net
Konfigurationssoftware (Slave): netX Configuration Tool
Konformität: RoHS = Ja
UL-Zertifizierung: UL 508 (UL-File-Nr. E221530)
EMC / CE / UKCA: CE = Ja, UKCA = Ja; Emission: EN 55011 / EN BS 55011; Immunität: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8; Generische Norm: EN 61000-6-2 (industrielle Umgebungen)

Technische Spezifikationen

• Modell: CIFX 90E-DP\F (Mini PCI Express)
• Teilenummer: 1291.410
• Fieldbus: PROFIBUS DP (Master oder Slave)
• Kommunikationscontroller: netX 100
• Speicher: 8 MB SDRAM, 4 MB serieller Flash
• Host-Schnittstelle: Mini PCI Express, One-Lane, 33 MHz, 32-Bit Datenbreite
• Datenübertragung: Dual-Port-Speicher (64 KB) oder DMA
• Elektrische Versorgung: 3,3 V DC ±5 %, typ. 600 mA
• Physische Abmessungen: 51 x 30,2 x 11 mm (Mini PCIe)
• Betriebstemperatur: 0 °C bis +55 °C; Lagerung -40 °C bis +85 °C
• Isolierte RS-485 PROFIBUS-Schnittstelle (Stecker über AIFX-DP)
• Konfigurationstools: SYCON.net und netX Configuration Tool
• UL- und EMC-Zulassungen: UL 508 (E221530), CE/UKCA konform
