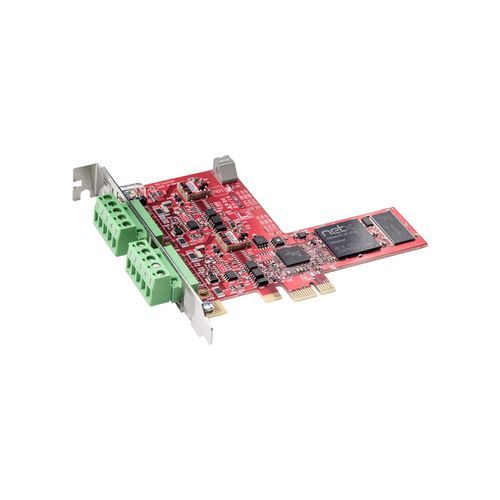

PCI-Kommunikationskarte CIFX 50E-2DN

isoliert2-Wege

Übersicht
Die cifX PC-Kartenfamilie ist ein einheitlicher Standard, der Real-Time-Ethernet- und Fieldbus-Systeme für die PC-basierte Automatisierung unterstützt. Der Protokollstack läuft eigenständig auf der Karte; der Datenaustausch mit dem Host erfolgt über Dual-Port-Memory (DPM) oder direkten Speicherzugriff (DMA). Die netX-Technologie ermöglicht die Implementierung von Real-Time-Ethernet-Protokollen auf einer einzigen Hardwareplattform und den Protokollwechsel durch Laden unterschiedlicher Firmware.

Hauptmerkmale

• Zwei DeviceNet-Schnittstellen (Master oder Slave) mit nur einem PCI-Express-Slot
• Einheitliche Benutzerschnittstelle für alle Protokolle und Kartenformate
• Einfache Integration dank großer Treiberauswahl
• Datenzugriff über Dual-Port-Speicher oder direkten Speicherzugriff
• Einzigartige Slot-Nummer, Zuordnung per Drehschalter
• Ausgelegt für erweiterten Betriebstemperaturbereich bis 70 °C

Erweiterte Beschreibung
Die Karte CIFX 50E-2DN (cifX PCI 2-Kanal) implementiert die Kommunikationssteuerung in Hardware/Firmware (netX 100). Hardware-Optionen umfassen zusätzliche NVRAM, M12-Steckverbinder, verschiedene Kabellängen und Zwei-Kanal-Varianten. Alle cifX-Karten verwenden denselben Hilscher-Treiber und Werkzeugsatz, was Integration und Wartung vereinfacht. Ein kostenloses C-Toolkit steht für die Entwicklung zur Verfügung.

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Details (Auszug)
Produktname: CIFX 50-2DN / CIFX 50E-2DN
Referenz: 1252.510 (CIFX 50-2DN) / 1253.510 (CIFX 50E-2DN)
Kurzbeschreibung: cifX PCI PC-Karte, 2-Kanal DeviceNet Master oder Slave
Kommunikationscontroller: netX 100
Integrierter Speicher: 8 MB SDRAM; 4 MB serielles Flash-EPROM
Systemschnittstelle: PCI-Bus (33 MHz, 32 Bit)
Datenzugriff: DPM oder DMA (direkter Speicherzugriff)
Kommunikationsschnittstellen 1 und 2: DeviceNet (ISO-11898), optische Trennung, Isolationsspannung 1000 V DC (1 Min. Test), 5-poliger COMBICON-Stecker (männlich)
Stromversorgung: +3,3 V DC ±5 %, typischer Strom 700 mA (über PCI-Bus)
Anzeige/LED: SYS-Status-LED; doppelte MNS 0 / MNS 1 LEDs für DeviceNet-Zustände
Betriebselement: Drehschalter zur Geräteadressierung (Board-ID)
Umgebungsbedingungen: Betriebstemperatur -20 °C … +70 °C (Luftströmung 0,5 m/s); Lagertemperatur -40 °C … +85 °C; Relative Feuchte 10% … 95% (ohne Kondensation); Höhe 0 … 2000 m
Abmessungen: 120 mm x 94,5 mm x 18,5 mm; Montage: PCI-Slot (3,3 V)
Konformität: RoHS, CE, UKCA; EMV: EN 55011; Störfestigkeit gemäß EN 61000-4-x; UL-Zertifizierung: UL 508 (UL-Datei Nr. E221530)

Hinweise
Die Karte wird mit Hilscher-Treibern und -Tools geliefert (z. B. SYCON.net). Master-Lizenzoptionen verfügbar (optionale Softwarelizenzen für Master-Funktionen).
