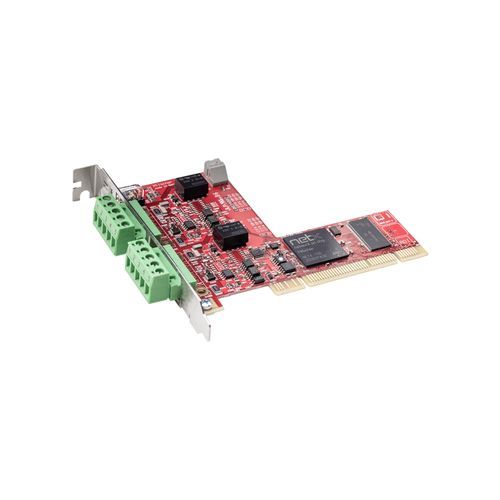

PCI-Kommunikationskarte CIFX 50-2DN

isoliert2-Wege

Übersicht
Die cifX PC-Kartenfamilie ist ein einheitlicher Standard zur Unterstützung von Real-Time-Ethernet- und Fieldbus-Systemen für die PC-basierte Automatisierung. Der Protokollstack läuft eigenständig auf der Karte und Prozessdaten werden über Dual-Port-Memory (DPM) oder DMA mit dem Host ausgetauscht. Alle cifX-Karten verwenden denselben Treiber und dieselben Tools, unabhängig vom Protokoll oder Kartenformat. Die netX-Technologie ermöglicht die Ausführung unterschiedlicher Real-Time-Ethernet-Protokolle auf einer einheitlichen Hardware durch Laden unterschiedlicher Firmware.

Highlights

• Zwei DeviceNet-Schnittstellen (Master oder Slave) in einem PCI-Slot
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration dank umfangreicher Treiber
• Zugriff auf Daten über Dual-Port-Memory (DPM) oder Direct Memory Access (DMA)
• Einzigartige Steckplatznummer einstellbar über Drehschalter
• Ausgelegt für erweiterten Betriebstemperaturbereich bis +70 °C

Ausführliche Beschreibung
Flexible Hardware-Optionen: verschiedene Kabellängen, M12-Steckverbinder, zusätzliche NVRAM, erweiterter Temperaturbereich, 2-Kanal-Kartenvarianten oder separate Netzwerkschnittstellen bieten Lösungen für unterschiedliche Anwendungen. Eine breite Palette an Gerätetreibern und ein kostenloses C-Toolkit stehen für Entwicklung und Integration zur Verfügung.

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Daten (Auszug)
Produktname: CIFX 50-2DN
Referenz: 1252.510
Kurzbeschreibung: cifX PCI-Karte 2 Kanäle DeviceNet Master oder Slave
Funktion: Kommunikationsschnittstelle mit PCI und 2 DeviceNet-Schnittstellen
Kommunikationscontroller (Typ): netX 100
RAM: 8 MB SDRAM
Flash-Speicher: 4 MB serielle Flash-EPROM
Systemschnittstelle: PCI-Bus, 33 MHz, 32 Bit Datenbreite
Datenzugriff: DPM oder DMA (Direct Memory Access)
Kommunikationsschnittstellen (1 und 2): DeviceNet, ISO-11898-konform, mit optischer Trennung; Isolationsspannung 1000 V DC (1 min Test); 5-poliger COMBICON-Stecker (m)
Stromversorgung: +3,3 V DC ±5%, typischer Strom 700 mA (bei 3,3 V)
Anzeigen: Status-LEDs (SYS; MNS 0; MNS 1 - Doppel-LEDs)
Bedienelement: Drehschalter zur Einstellung der Geräteadresse (Slotnummer)
Umgebungsbedingungen: Betriebstemperatur -20 °C … +70 °C (bei 0,5 m/s Luftströmung); Lagertemperatur -40 °C … +85 °C; relative Luftfeuchte 10% … 95% (ohne Kondensation); Höhe 0 … 2000 m
Abmessungen: 120 mm x 94,5 mm x 18,5 mm
Montage/Installation: PCI-Slot (3,3 V)
Konformität: RoHS; CE- und UKCA-Kennzeichnung; EMC- und Immunitätszertifizierungen gemäß EN-Normen (siehe Dokumentation); UL-Zertifizierung (UL 508) - UL-Datei Nr. E221530
Konfiguration/Software: SYCON.net
