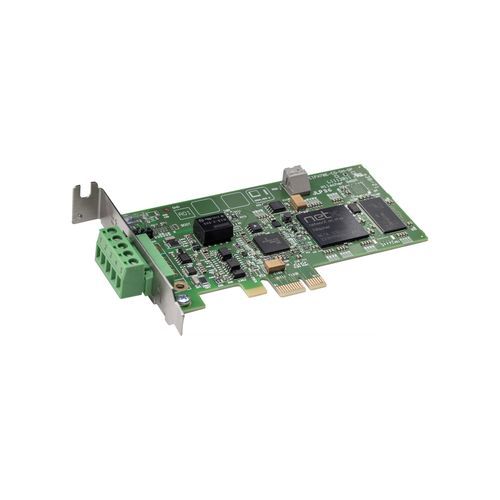

Digitaler PCI Express-Kommunikationskarte CIFX 70E-DN

DMA

Übersicht Die cifX-PC-Kartenfamilie ist der einheitliche Standard zur Unterstützung aller Real-Time Ethernet- und Fieldbus-Systeme für die PC-basierte Automatisierung. Der Protokollstack läuft autonom auf der PC-Karte und Prozessdaten werden über Dual-Port-Memory (DPM) oder DMA (Direct Memory Access) mit dem Host ausgetauscht. Durch die gemeinsame Hilscher-Plattformstrategie verwenden alle PC-Karten denselben Treiber und dieselben Werkzeuge, unabhängig von Protokoll und Kartenformat. Die Hilscher netX-Technologie ermöglicht die Realisierung aller Real-Time-Ethernet-Protokolle auf einer einzigen Hardware; ein Kommunikationsprotokoll kann durch Laden einer anderen Firmware gewechselt werden. Die Produktpalette bietet zahlreiche Hardware-Optionen wie unterschiedliche Kabellängen, M-12-Steckverbinder, zusätzliche NVRAM, erweiterte Temperaturbereiche, 2-Kanal-Karten oder abgesetzte Netzwerk-Schnittstellen sowie eine breite Palette an Gerätetreibern und ein kostenloses C-Toolkit.

Hauptmerkmale

• Universelle DeviceNet-PC-Karte (Master oder Slave)
• Einheitliche Benutzeroberfläche für alle Protokolle und Kartenformate
• Einfache Integration durch große Treibervielfalt
• Datenzugriff über Dual-Port-Memory oder Direct Memory Access
• Einzigartige Steckplatznummer, Zuordnung über Drehschalter
• Erweiterter Temperaturbereich bis zu 65 °C

Beschreibung Die CIFX 70E-DN ist eine Low-Profile PCI Express-PC-Karte zur Bereitstellung von DeviceNet-Kommunikation (Master oder Slave) für die PC-basierte Automatisierung. Die Karte führt den Protokollstack autonom aus und tauscht Prozessdaten mit dem Host über DPM oder DMA aus. Sie nutzt die gemeinsame Hilscher-Plattform und -Treiber, wodurch Protokollwechsel per Firmware und flexible Hardwareoptionen für unterschiedliche Anwendungsanforderungen möglich sind.

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Daten (Kernauswahl) Product name: CIFX 70E-DN
Part number: 1259.510
Brief description: PC Card cifX Low Profile PCI Express DeviceNet Master or Slave
Function: Communication interface with PCI Express and DeviceNet interface
Communication controller (type): netX 100
Integrated RAM: 8 MB SDRAM
Integrated FLASH: 4 MB serial Flash EPROM
Supply voltage: +3.3 V DC ±5 %
Maximum current (typ.): 800 mA (at 3.3 V)
Connector (power/system): via PCI Express Bus
Bus type: PCI Express, One Lane Port
Data access: DPM or DMA (Direct Memory Access)
Dual-port memory size: 64 KB
Data width: 32 bit
Transmission rate: 2 GBit/s
Communication standard: DeviceNet
Interface type: ISO-11898 according to DeviceNet specification, optically isolated
Device connector (field): COMBICON, male, 5-pin
Isolation voltage: 1000 V DC (tested for 1 minute)
Displays / LEDs: SYS (system status), MNS (Module Network Status duo LED)
Operating element: Rotary switch slot number (card ID) to set the slot number (card ID)
Operating temperature range: 0 °C ... +65 °C (air flow during measurement: 0.5 m/s)
Storage temperature range: -40 °C ... +85 °C
Humidity: 10 % … 95 % relative humidity, no condensation permitted
Environment note: For UL compliant usage: The device must be used in a pollution degree 2 environment.
Altitude: 0 m … 2000 m
Dimensions (L x W x H): 119 mm x 69 mm x 18.5 mm
Configuration software (master & slave): SYCON.net
Configuration software (slave): netX Configuration Tool
Conformity RoHS: Yes
UL certification: The device is certified according to UL 508, UL-File-Nr. E221530
EMC / CE / UKCA: CE sign: Yes; UKCA sign: Yes; Emission standard: EN 55011; Immunity: EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 61000-6-2 (for industrial environments)
