Digitaler PCI Express-Kommunikationskarte CIFX 50E-2DP

mit 2 Ausgängenmit F/S Prozessor

Produktübersicht

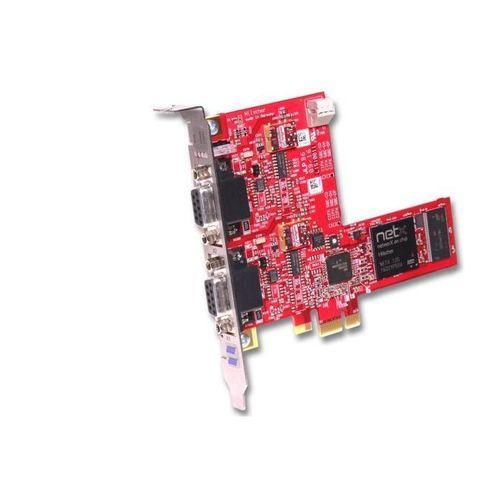

Die CIFX 50E-2DP ist eine 2-Kanal PCI Express PC-Karte für PROFIBUS DP (Master oder Slave) und bietet deterministische Kommunikation für PC-basierte Automatisierung. Die cifX-Familie führt den Protokollstack autonom auf der Karte aus und tauscht Prozessdaten mit dem Host über Dual-Port-Memory (DPM) oder DMA aus. Die netX-Technologie von Hilscher ermöglicht die Unterstützung mehrerer Echtzeit‑Ethernet‑ und Feldbusprotokolle per Firmwarewechsel.

Highlights

• Zwei PROFIBUS DP-Schnittstellen (als Master oder Slave konfigurierbar) in einem PCI Express Steckplatz
• Einheitliche Benutzeroberfläche und Tools für alle Protokolle und Kartenformate
• Breite Treiber- und Toolunterstützung für einfache Integration (inkl. C-Toolkit)
• Datenzugriff über Dual-Port-Memory (DPM) oder Direct Memory Access (DMA)
• Eindeutige Steckplatznummernvergabe über Drehschalter
• Erweiterter Betriebstemperaturbereich bis +70 °C (angegebene Bedingungen)

Unterstützte Protokolle

• PROFIBUS DP Master
• PROFIBUS DP Slave

Technische Daten (ausgewählte Werte)
Produktname: CIFX 50E-2DP
Teilenummer: 1253.410
Kurzbeschreibung: PC-Karte cifX PCI Express 2-Kanal PROFIBUS DP Master oder Slave
Funktion: Kommunikationsschnittstelle mit PCI Express und 2 × PROFIBUS-Schnittstellen
Kommunikationscontroller: netX 100
Integrierter Speicher - RAM: 8 MB SDRAM
Integrierter Speicher - FLASH: 4 MB serial Flash EPROM
Systemschnittstelle - Bustyp: PCI Express, One Lane Port (x1)
Übertragungsrate: 2 GBit/s
Datenzugriff: DPM oder DMA (Direct Memory Access)
Datenbreite: 32 bit
Kommunikationsschnittstelle - Standard: PROFIBUS (RS-485, isoliert)
Isolationsspannung: 1000 V DC (1 Minute getestet)
Anschluss: D-Sub, Buchse, 9-polig (×2)
Stromversorgung - Spannung: +3.3 V DC ±5 %
Stromversorgung - Typischer Strom bei 3.3 V: 840 mA
Anzeigen: SYS (Systemstatus-LED); COM0 und COM1 (Duo-LEDs)
Bedienelement: Drehschalter zur Vergabe der Slotnummer (Karten-ID)
Betriebstemperaturbereich: -20 °C … +70 °C (Messung mit 0,5 m/s Luftstrom)
Lagerungstemperaturbereich: -40 °C … +85 °C
Feuchte: 10 % … 95 % rel. Luftfeuchte, keine Kondensation erlaubt
Höhe: 0 m … 2000 m
Geräteabmessungen (L × B × H): 120 mm × 94,5 mm × 18,5 mm
Montage: PCI Express x1 Steckplatz (3,3 V)
Konformität: RoHS: Ja; CE: Ja; UKCA: Ja; UL-Zertifizierung: UL 508 (UL-File-Nr. E221530)
Konfigurationssoftware: SYCON.net

Eigenschaften / technische Spezifikationen

• Modell: CIFX 50E-2DP
• Teilenummer: 1253.410
• Protokollkanäle: 2 × PROFIBUS DP (Master oder Slave)
• Controller: netX 100
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash EPROM
• Hostschnittstelle: PCI Express x1 (3.3 V), 2 GBit/s
• Datenzugriff: Dual-Port-Memory (DPM) oder DMA
• Elektrische Schnittstelle: isoliertes RS-485; Isolation 1000 V DC
• Anschlüsse: 2 × D-Sub 9-polig (Buchse)
• Stromversorgung: +3.3 V DC ±5 %, typischer Strom 840 mA
• Indikatoren: LEDs SYS, COM0, COM1
• Betriebstemperatur: -20 °C bis +70 °C (bei angegebenem Luftstrom)
• Abmessungen: 120 × 94,5 × 18,5 mm; Montage im PCIe x1 Steckplatz
• Zulassungen: CE, UKCA, RoHS, UL 508 (UL-File-Nr. E221530)
