Gesteuerter DC/DC-Wandler DCM®

isoliertIndustriemit breitem Eingangsbereich

Produktfamilie

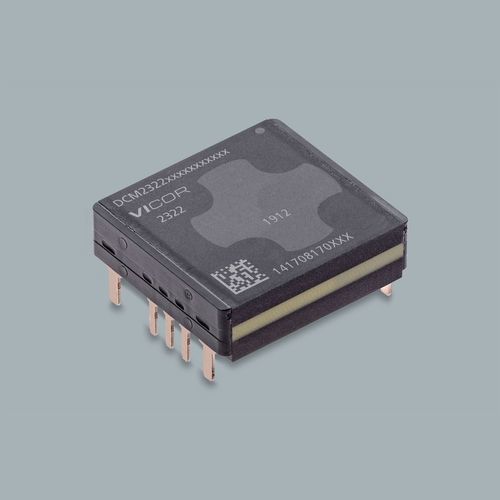

DCM® DC-DC-Wandlermodul (Gehäuse 2322 ChiP).

Übersicht
Isolierter, geregelter DC-DC-Wandler, optimiert für ZVS-Hochfrequenz-Schaltung (MHz). Safety Extra Low Voltage (SELV). Großer Eingangsbereich. Optimiert für Parallelbetrieb (Array) von bis zu 8 Einheiten für höhere Leistungsanforderungen.

Wichtige Produktinformationen

• Teilenummer: DCM2322T50T3160T60
• Eingangsspannung (nominell): 30 V
• Ausgangsspannung (nominell): 28 V
• Ausgangsleistung: 60 W
• Gehäuse: 2322 ChiP Through-Hole (Abmessungen: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm)
• Montageart: Through Hole
• Produktgrade-Optionen: T = -40°C bis 125°C, M = -55°C bis 125°C
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 25

Preisstufen (MSRP)

• 25+ : $116.49
• 100+ : $109.26

Referenzmaterialien und verfügbare Dokumentation
Datenblatt, Applikationshinweise (AN:029 Single DCM as an Isolated, Regulated DC-DC Converter; AN:030 Parallel DCMs; AN:031 Through-Hole ChiP Package Soldering Guidelines; AN:035 Achieving High-Accuracy Voltage (or Current) Regulation with the DCM™ Up to ±1% Regulation; AN:039 Thermal Management for VIA™ and ChiP™ Modules), Anwenderhandbücher (Evaluation Board Users Guide), DCM Design Guide, Sicherheitszulassungen und Konformitätsdokumente, mechanische Zeichnungen, 3D-Modelle sowie Rechner/Tools (Trim Calculator, Thermal Calculator).

Produkteigenschaften

• Isolierter, geregelter DC-DC-Wandler
• Safety Extra Low Voltage (SELV)
• ZVS Hochfrequenz (MHz) Schaltung
• Großer Eingangsbereich
• Optimiert für Parallelbetrieb bis zu 8 Einheiten

Zugehörige Hardware
Evaluation-Board verfügbar: DCM2322E50T3160T60 (Evaluation Board Users Guide verfügbar).

Technische Daten

• Teilenummer: DCM2322T50T3160T60
• Eingang (typisch / nominell): 30 V
• Ausgang (nominell): 28 V
• Ausgangsleistung: 60 W
• Gehäuse: 2322 ChiP Through-Hole
• Gehäuseabmessungen: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Montage: Through Hole
• Produktgrad: T = -40°C bis 125°C (Option), M = -55°C bis 125°C (Option)
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 25
• MSRP-Preise: 25+ = $116.49 ; 100+ = $109.26
