Gesteuerter DC/DC-Wandler ZVS

nicht isoliertSIPmit breitem Eingangsbereich

Produktübersicht

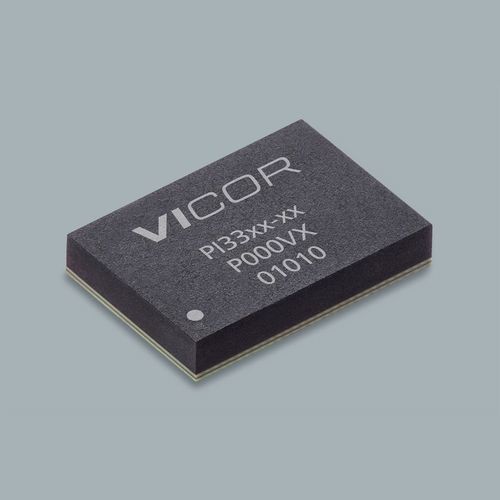

Der PI3303-00-LGIZ gehört zur PI33xx-Familie von Vicor, Hochwirkungsgrad ZVS (Zero-Voltage-Switching) Buck-Regler. Geliefert im kompakten 10×14 LGA-SIP-Gehäuse (14,0 x 10,0 x 2,56 mm) ist er für schnelle Entwicklungszyklen und hohe Leistungsdichte ausgelegt. Beispiel auf der Seite: Eingang 24 V, Ausgang 12 V, Iout max 8 A.

Wesentliche Spezifikationen

• Teilenummer: PI3303-00-LGIZ
• Eingangsspannung (Beispiel): 24 V
• Ausgangsspannung (Beispiel): 12 V
• Maximaler Ausgangsstrom: 8 A
• Gehäuse: 10×14 LGA-SIP (0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm)
• Betriebstemperaturen: −40°C (LGIZ), −55°C (LGMZ)
• Lieferzeit (Beispiel): 28 Wochen; Mindestbestellmenge: 10

Funktionen

• HV ZVS-Buck-Topologie mit Spitzenwirkungsgraden >96% (24 Vin→12 Vout) und >95% (12 Vin→5 Vout)
• Weite Eingangsspannungsbereiche: Varianten 8–18 V (12 Vin optimiert) und 8–36 V; einige Varianten bis 60 V
• Weiter Ausgangsbereich: 1–16 V
• Sehr schnelle Transientenreaktion und hohe Effizienz bei Teillast und Volllast
• Interne Kompensation für kurze Entwicklungszeiten; wenige externe Bauteile erforderlich
• Flexible Feature-Sets: Frequenzsynchronisation, einstellbarer Soft-Start und Tracking
• Parallelschaltung, Ein-Draht-Stromteilung und zweiphasiges Interleaving
• Schutzfunktionen: OVLO/UVLO, OVP, OTP; CV- oder CC-Betrieb mit dediziertem Fehlerverstärker/Referenz

Mechanik & Thermal

• Gehäuse: 10×14 LGA-SIP
• Abmessungen: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Thermische Varianten: LGIZ −40°C; LGMZ −55°C (modellabhängig)

Bestellung & Preisbeispiele

• Lieferzeit: 28 Wochen (wie angegeben)
• Mindestbestellmenge: 10
• Beispiel-MSRP-Stufen: 10+ $15.50; 25+ $14.14; 100+ $13.27

Dokumentation & Ressourcen
Datasheet, Application Notes, Benutzerhandbuch für das Evaluationsboard und mechanische Zeichnungen verfügbar. Referenzunterlagen: Whitepapers zur ZVS-Buck-Topologie und Montagehinweise für 10×10 und 10×14 LGA/BGA-Gehäuse.

Distributor-Bestand (Snapshot)

• Digi-Key: 3759 Stück
• Arrow: 0 Stück
• Avnet: 0 Stück
• Mouser: 0 Stück

Hinweise
Die auf der Seite gezeigten Werte entsprechen einem Beispielvariantensatz (Eingang 24 V, Ausgang 12 V, Iout max 8 A). Bestände und Lieferzeiten sind indikativ; aktuelle Verfügbarkeit bitte beim Distributor oder Vicor prüfen.
