Gesteuerter DC/DC-Wandler ZVS

nicht isoliertSIPfür Telekomausrüstung

Übersicht

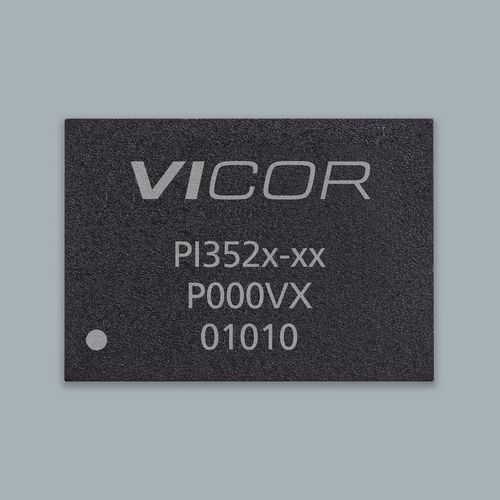

Teilenummer: PI3525-00-LGIZ. Produktfamilie: ZVS‑Buck‑Regler. Typische Konfiguration gezeigt: 48 Vin / 5 Vout (siehe Spezifikationen für volle Bereiche). Gehäuse: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Evaluierungsboard: PI3525-00-EVAL1 verfügbar.

Wichtigste Produkteigenschaften

• Eingangsspannungsbereiche: Beispiel 48 Vin; Varianten unterstützen 36–60 V und 30–60 V
• Weiter Vout‑Bereich: 2,2–14 V (Beispielseite zeigt 5 V)
• Betriebstemperatur‑Grade: LGIZ -40°C; LGMZ‑Varianten bis -55°C
• Kompaktes 10 x 14 LGA‑SIP‑Gehäuse; alternative 10 x 10 LGA‑Option in der Familie
• Hocheffiziente HV ZVS‑Buck‑Topologie; Spitzenwirkungsgrad >96 % bei 48 Vin
• Sehr schnelle Transientenansprache und gute Effizienz bei Leicht‑ und Volllast
• Interne Kompensation minimiert externe Bauteile
• Frequenzsynchronisation, benutzerverstellbarer Soft‑Start und Tracking
• Betrieb als Konstantspannung oder Konstantstrom mit Fehlerverstärker und Referenz
• Parallelschaltung mit Single‑Wire Current Sharing und Option für zweiphasiges Interleaving
• Schutzfunktionen: Eingangs‑OVLO/UVLO, Ausgangs‑OVP, Übertemperaturschutz (OTP)

Preisangaben (MSRP)
Quantity | MSRP (pro Stück)
1+ | $29.01
10+ | $23.05
25+ | $21.03
100+ | $19.73

Referenzmaterialien und Dokumente

• Data Sheet (PI352x‑Serie)
• White Papers: ZVS‑Implementierung und Hochleistungs‑ZVS‑Buck
• Application Note AN:303 — Montageleitfaden für 10×10 und 10×14 LGA/BGA Gehäuse
• User Guide UG:307 für das Evaluierungsboard PI352x-0x-EVAL1
• Evaluierungsboard‑Design‑Files (PI352x-xx-EVAL)
• Produktumrisszeichnung und mechanische CAD‑Dateien (CAD/DFX/PDF vom Hersteller)

Zusätzliche Handels‑ / Logistikinformationen
Beispiel‑Lieferzeit: 28 weeks. Mindestbestellmenge: 1. Distributor‑Lagerbeispiele: Digi‑Key: 1430; Avnet: 292; Mouser: 202; Arrow: 0.

Technische Daten

• Teilenummer: PI3525-00-LGIZ
• Produktfamilie: ZVS‑Buck‑Regler
• Eingangsbeispiel: 48 V (unterstützte Bereiche 36–60 V oder 30–60 V je nach Variante)
• Ausgangsbeispiel: 5 V (Vout‑Bereich 2,2–14 V)
• Max. Ausgangsstrom: 20 A
• Gehäuse: 10 x 14 LGA‑SIP; alternative 10 x 10 LGA in der Familie
• Gehäusemaße: 14,0 x 10,0 x 2,56 mm
• Topologie: HV ZVS‑Buck
• Spitzenwirkungsgrad: >96 % bei 48 Vin
• Transientenansprache: sehr schnell
• Betriebsarten: Konstantspannung oder Konstantstrom
• Stromteilung: Parallelschaltung und Single‑Wire Sharing unterstützt
• Interleaving: zweiphasige Interleaving‑Option
• Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Steuerungen / Funktionen: Frequenzsynchronisation, einstellbarer Soft‑Start/Tracking, interne Kompensation
• Temperatur‑Grade angezeigt: T = -40°C bis 120°C (LGIZ angegeben -40°C; LGMZ bis -55°C, falls angegeben)
• Evaluierungsboard: PI3525-00-EVAL1 (Benutzerhandbuch verfügbar)
