Gesteuerter DC/DC-Wandler ZVS

nicht isoliertSIPIndustrie

Produktübersicht

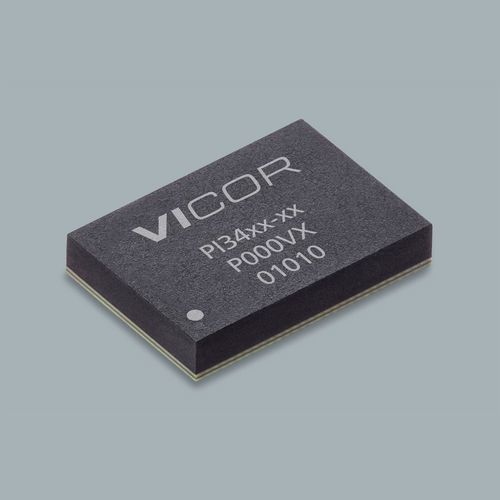

Der PI3424-00-LGIZ ist ein ZVS (Zero-Voltage Switching) Buck-Regler für hocheffiziente DC-DC-Wandlung im kompakten 10×14 LGA-SIP-Gehäuse. Er unterstützt weite Eingangsbereiche und einen Ausgangsbereich von 1–16 V bei maximal 15 A Ausgangsstrom und eignet sich für industrielle Stromverteilung, Point-of-Load-Wandler und platzkritische Leistungssysteme mit schneller Transientenreaktion und Parallelisierungsoptionen.

Hauptmerkmale

• Eingangsbereiche: 12 Vin optimiert (8–18 V) und wide Vin (8–36 V)
• Ausgangsspannungsbereich: 1–16 V
• Typische Spitzenwirkungsgrade: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Hohe Effizienz bei Teillast und Volllast
• Interne Kompensation; wenige externe Bauteile erforderlich
• Vom Anwender einstellbarer Soft-Start und Tracking
• Frequenzsynchronisation (Sync-Eingang)
• HV ZVS-Buck-Topologie zur Reduzierung von Schaltverlusten
• Sehr schnelle Transientenreaktion
• Konstantspannungs- oder Konstantstrombetrieb mit dediziertem Fehlerverstärker und Referenz
• Parallelschaltung, Ein-Draht-Stromteilungsfunktion und zweiphasiges Interleaving
• Schutzfunktionen: OVLO/UVLO, OVP, OTP

Mechanik / Gehäuse
Gehäuse: 10×14 LGA-SIP. Abmessungen (typ.): 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in). Montageart: LGA SiP.

Bestellung & Verfügbarkeit
Teilenummer: PI3424-00-LGIZ
Lieferzeit: 28 Wochen
Mindestbestellmenge: 10

Preise (MSRP)

• 10+ : $11.73
• 25+ : $10.71
• 100+ : $10.04

Dokumentation & Referenzmaterialien

• Datasheet (PI34xx Serie)
• Whitepapers zur ZVS-Buck-Topologie
• Anwendungs-/Montagehinweis für 10×10 mm und 10×14 mm LGA/BGA Gehäuse
• Evaluation-Board Benutzerhandbuch und Design-Dateien

Technische Daten

• Familie / Serie: PI34xx ZVS Buck Regulator
• Teilenummer: PI3424-00-LGIZ
• Eingangsspannung (typ.): 12 Vin (Modelle optimiert für 8–18 V; wide Vin 8–36 V)
• Ausgangsspannung: 1–16 V (Beispiel: 5 V)
• Max. Ausgangsstrom: 15 A
• Gehäuse: 10×14 LGA-SIP (14,0 × 10,0 × 2,56 mm)
• Betriebstemperaturbereich: T = -40°C bis 125°C
• Montage: LGA SiP
• Schutzfunktionen: OVLO/UVLO, OVP, OTP
• Funktionen: Frequenz-Sync, Soft-Start & Tracking, Parallelschaltung/Stromteilung, zweiphasiges Interleaving
• Typische Spitzenwirkungsgrade: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Lieferzeiten und Verfügbarkeit können sich ändern
