Gesteuerter DC/DC-Wandler ZVS

nicht isoliertSIPmit breitem Eingangsbereich

Produkt

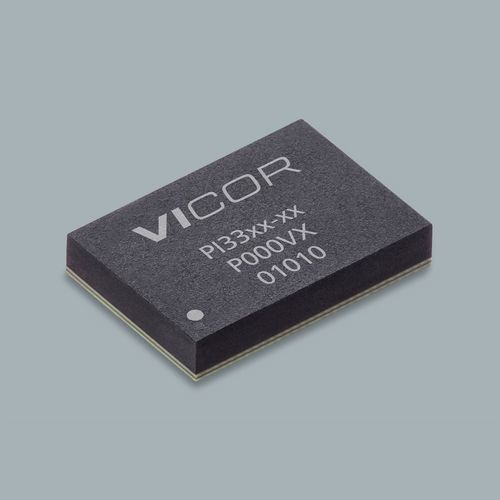

PI3301-00-LGIZ ZVS-Buck-Regler, Teil der Produktfamilie ZVS Buck Regulator. Gehäuse 10x14 LGA-SiP. Eingang optimiert für 24 V; Ausgang 3,3 V; maximaler Ausgangsstrom 10 A.

Übersicht
Hocheffizienter ZVS (Zero-Voltage Switching) Buck-Regler im kompakten 10x14 LGA-SiP-Gehäuse. Entwickelt für kurze Entwicklungszeiten mit interner Kompensation und wenigen externen Bauteilen. Unterstützt Parallelschaltung, Stromteilung, synchrone Funktionen und bietet Schutzfunktionen für zuverlässigen industriellen Betrieb.

Wesentliche Produktdaten

• Teilenummer: PI3301-00-LGIZ
• Produktfamilie: ZVS Buck Regulator
• Typische Eingangsspannung (Beispiel auf der Seite): 24 V
• Typische Ausgangsspannung (Beispiel auf der Seite): 3,3 V
• Maximaler Ausgangsstrom: 10 A
• Gehäuse / Montage: 10x14 LGA-SiP (LGA SiP)
• Typische Gehäuseabmessungen: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Lieferzeit angezeigt: 28 weeks
• Mindestbestellmenge angezeigt: 10

Produkteigenschaften

• Breiter Betriebsbereich
• Für 12 Vin optimiert (8–18 V) und wide Vin Option (8–36 V)
• Breiter Vout-Bereich (1–16 V)
• Temperaturbereich: -40°C (LGIZ Modelle); -55°C (LGMZ Modelle)
• Interne Kompensation — wenige externe Bauteile; kurzer Entwicklungsaufwand
• Keine zusätzliche Abstimmung für den Basiseinsatz erforderlich
• Hohe Effizienz: >96% Spitze (24 Vin zu 12 Vout); >95% Spitze (12 Vin zu 5 Vout)
• Gute Effizienz bei Teillast und Volllast
• Frequenzsynchronisation; benutzerstellbarer Soft-Start und Tracking
• Hochdichte Verpackungsplattform und HV ZVS-Buck Topologie
• Sehr schnelle Transientenantwort
• Konstantspannungs- oder Konstantstrombetrieb; Stromfehlerverstärker und Referenz
• Parallelschaltung und Ein-Draht-Stromteilung; zweiphasiges Interleaving
• Eingangs-OVLO/UVLO, Ausgangs-OVP, Übertemperaturschutz (OTP)

Preise (MSRP auf der Seite angezeigt)
Quantity | MSRP
10+ | $16.31
25+ | $14.88
100+ | $13.96

Evaluierungsboard und Ressourcen
Evaluierungsboard-Referenz: PI3301-00-EVAL1. Auf der Produktseite verfügbare Referenzdokumente: Datasheet (ds_pi33xx), Zero-Voltage Switching White Paper, High-Performance ZVS Buck Regulator White Paper, AN:303 Montageanleitung für PI33/PI34 LGA/BGA Gehäuse und Benutzerhandbuch für das PI33xx Evaluierungsboard.

Technische Spezifikationen

• Teilenummer: PI3301-00-LGIZ
• Produktfamilie: ZVS Buck Regulator
• Typische Eingangsspannung: 24 V
• Typische Ausgangsspannung: 3,3 V
• Maximaler Ausgangsstrom: 10 A
• Gehäuse: 10x14 LGA-SiP
• Abmessungen: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Temperaturbereich: T = -40°C bis 125°C (Seite)
• Montagestil: LGA SiP
• Lieferzeit: 28 weeks (wie auf der Seite angezeigt)
• Mindestbestellmenge: 10 (wie auf der Seite angezeigt)
• MSRP-Beispiele: 10+ $16.31; 25+ $14.88; 100+ $13.96
• Evaluierungsboard: PI3301-00-EVAL1
