DC/DC-Wandler / mit hoher Leistungsdichte DCM®

gesteuertisoliertauf Rahmen

Übersicht

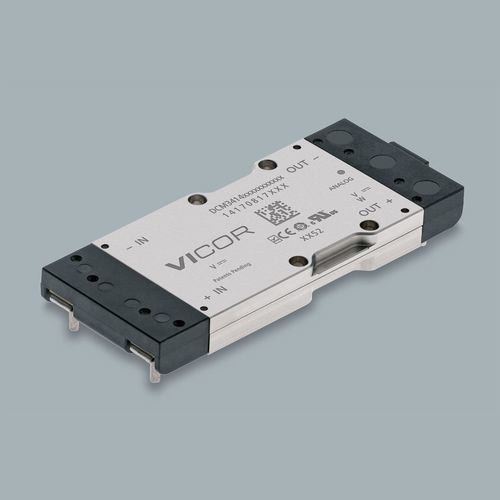

Das DCM® DCM3414B50M13C2T05 ist ein isoliertes, geregeltes DC-DC-Wandler-Modul im 3414 VIA Through-Hole-Gehäuse (85.93 x 35.54 x 9.4 mm). Es liefert 320 W Ausgangsleistung bei 28 V Nenn-Eingang und 12 V Nenn-Ausgang und ist für hohe Leistungsdichte und den Einsatz in rauen Umgebungen ausgelegt.

Technische Daten

• Eingangsspannung: 28 V nominal
• Ausgangsspannung: 12 V nominal
• Ausgangsleistung: 320 W
• Gehäuse: 3414 VIA (Through-Hole)
• Gehäuseabmessungen: 85.93 x 35.54 x 9.4 mm (3.38 x 1.4 x 0.37 in)
• Montageoptionen: Board Mount Short Pin (Standard), Board Mount Long Pin, Chassis Mount
• Temperaturklassen: T = -40°C bis 125°C; C = -20°C bis 125°C; M = -55°C bis 125°C

Produktmerkmale

• Isolierte, geregelte DC-DC-Wandlung
• Ausgangsüberspannungsschutz
• Eingangsspannungs-Unterbrechungsschutz
• Übertemperaturschutz
• Integrierte EMI- und Transientenfilterung
• Hohe Effizienz und Leistungsdichte
• Robustes Gehäuse für raue Umgebungen

Typische Anwendungen

• Leistungssysteme mit hoher Dichte
• Telekommunikation und Rechenzentren
• Industrielle und Transportausrüstung
• Leistungsuntersysteme für Verteidigung und Luft-/Raumfahrt

Bestellung & Verfügbarkeit

• Teilenummer: DCM3414B50M13C2T05
• Lieferzeit: 40 Wochen
• Mindestbestellmenge: 1
• Distributor-Bestand (Snapshot): Mouser: 3; Arrow: 0; Avnet: 0; Digi-Key: 0 (aktualisiert 22. Apr. 2026)

Preisgestaltung
1+ | $946.74
10+ | $752.18
25+ | $686.39
100+ | $643.78

Dokumentation & Zulassungen

• Datasheet: DCM3414x50M13C2yzz_ds
• Anwendungs­hinweise: AN:029, AN:030, AN:035, AN:039, AN:401
• Sicherheitszulassungen: cURus, cTÜVus, CE-Kennzeichnung, CB-Zertifikat

Mechanik & Zubehör

• Mechanische Zeichnungen und 3D-Modelle verfügbar (DXF/PDF/IGS/STP)
• Empfohlene Kühlkörper und Montagezubehör in den Produktressourcen aufgeführt
