Gesteuerter DC/DC-Wandler ZVS

nicht isoliertmit breitem EingangsbereichHochleistung

Produkt

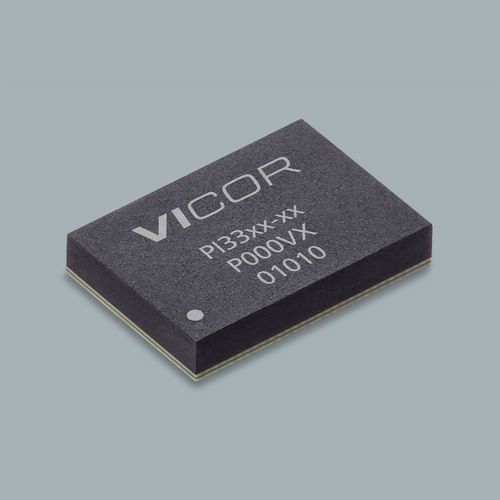

PI3305-00-LGIZ — nicht isoliertes ZVS‑Buck‑Reglermodul aus der PI33‑Serie von Vicor.

Zusammenfassung
Kompaktes nicht isoliertes ZVS‑Buck‑Reglermodul. Nenn‑Eingangsspannung 24 V, Nenn‑Ausgang 15 V, maximaler Ausgangsstrom 8 A. Gehäuse: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Entwickelt für hocheffiziente, hochdichte Leistungswandlung mit sehr schneller Transientenreaktion und integrierten Schutzfunktionen.

Wesentliche Produkteigenschaften

• Weiter Betriebsbereich: 12 Vin optimiert (8–18 V) und Wide Vin (8–36 V)
• Breiter Ausgangsbereich: Vout 1–16 V
• Niedertemperaturvarianten: LGIZ (-40°C) und LGMZ (-55°C)
• Interne Kompensation und wenige externe Bauteile für schnelle Entwicklungszyklen
• Hohe Spitzeneffizienz: >96% (24 Vin → 12 Vout) und >95% (12 Vin → 5 Vout); wirksam bei Teillast und Volllast
• Flexible Funktionen: Frequenzsynchronisation, einstellbarer Soft‑Start und Tracking
• CV‑ oder CC‑Betrieb mit dediziertem Fehlerverstärker und Referenz
• Parallelschaltung und Single‑Wire Current Sharing; zweiphasiges Interleaving
• Schutzfunktionen: Eingangs‑OVLO/UVLO, Ausgangs‑OVP, Übertemperaturschutz (OTP)
• HV ZVS‑Buck Topologie mit hoher Dichte; Familienfähigkeit bis zu 36–60 V Eingang
• Sehr schnelle Transientenreaktion

Preisgestaltung (MSRP)
Menge | MSRP (USD)
10+ | $15.95
25+ | $14.55
100+ | $13.65

Verfügbarkeit / Bestellung
Teilenummer: PI3305-00-LGIZ
Lieferzeit: 28 weeks
Mindestbestellmenge: 10
Distributorenbestand (Snapshot): Arrow: 0, Avnet: 0, Digi‑Key: 0, Mouser: 0 (aktualisiert Dec. 18, 2025)

Referenzmaterialien auf der Produktseite

• Datasheet (PI33xx Familie)
• White Papers: ZVS angewendet auf Buck‑Regelung; High‑Performance ZVS Buck
• Application Note AN:303 — Montageanleitung für 10 x 10 mm und 10 x 14 mm LGA/BGA Gehäuse
• User Guide UG:302 für PI33xx-xx-EVAL1 & PI34xx-xx-EVAL1
• Mechanische/Produkt‑Outline Zeichnung (PDF) und DXF
• Evaluation Board: PI3305-00-EVAL1 (User Guide verfügbar)

Technische Daten

• Teilenummer: PI3305-00-LGIZ
• Serie: PI33 (ZVS Buck)
• Hersteller / Marke: Vicor
• Nenn‑Eingangsspannung: 24 V
• Nenn‑Ausgangsspannung: 15 V
• Max. Ausgangsstrom: 8 A
• Gehäuse / Montage: 10 x 14 LGA‑SIP
• Gehäuseabmessungen: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• Temperaturbereich: T = -40°C bis 125°C (Versandoption)
• Typische Spitzeneffizienzen: >96% (24Vin → 12Vout), >95% (12Vin → 5Vout)
• Funktionen: Frequenz‑Sync, Soft‑Start & Tracking, Parallelschaltung & Current Sharing, zweiphasiges Interleaving, CV/CC Betrieb
• Schutz: OVLO/UVLO, OVP, OTP
• Lieferzeit: 28 weeks; Mindestbestellmenge: 10
• MSRP‑Stufen (USD): 10+ = 15.95; 25+ = 14.55; 100+ = 13.65
