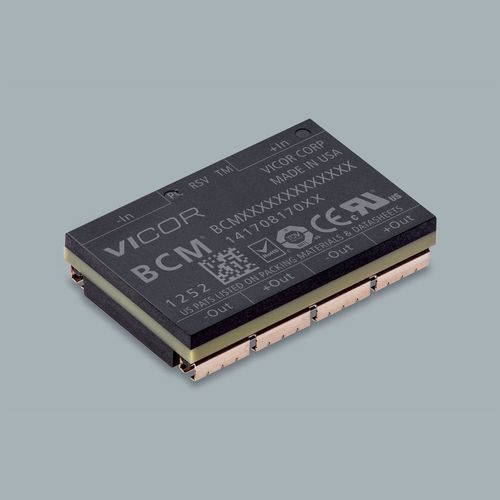

Isolierter DC/DC-Wandler BCM®

SMDfür Telekomausrüstung

Produktübersicht
Der BCM48BF040T200B00 gehört zur BCM® Bus Converter-Familie von Vicor. Er wird im FULL ChiP-Gehäuse geliefert und nutzt die Fixed-Ratio/High-Density Bus-Umwandlungstechnologie für leistungsstarke, plattenmontierte Stromversorgungsanwendungen.

Wesentliche Spezifikationen – Zusammenfassung

• Eingangsspannung (nenn): 48 V DC
• Ausgangsspannung (nenn): 4 V
• Max. Ausgangsstrom: 53 A
• Gehäuse: FULL ChiP (Plattenmontage)
• Gehäusemaße (FULL ChiP): 32,5 x 22,0 x 6,73 mm (1,28 x 0,866 x 0,265 in)

Produktmerkmale

• Hochfrequenter ZVS / ZCS Sine Amplitude Converter™ (SAC™)
• Hohe Leistungsdichte und Effizienz
• Niedrige AC-Impedanz zur Reduzierung von Sperr-Kondensatoren
• Niedriges Ausgangsrauschen – häufig kein zusätzliches Filter erforderlich
• Pick-&‑Place / SMD-kompatibel
• Verfügbar als Oberflächenmontage (FULL ChiP) oder als Through-Hole-Variante
• Mix-and-match-Unterstützung für Full- und Half-Chip-Produkte in Arrays

Bestell- und Produktionsinformationen
Teilenummer: BCM48BF040T200B00
Lieferzeit (typisch): 40 Wochen
Mindestbestellmenge (MOQ): 25

Preise (MSRP)
Menge | MSRP (USD)
25+ | $84.74
100+ | $79.48

Verfügbare Optionen

• Montagestil: J-Lead (Standard) oder Through Hole
• Produkttemperaturklassen: T = -40°C bis 125°C, M = -55°C bis 125°C

Verfügbare Referenzunterlagen (nicht abschließend)

• Produktdatenblatt (PDF)
• Benutzerhandbuch für das Evaluierungsboard (PDF)
• Anwendungsnoten zur BCM-Familie und Einsatz in Arrays
• Mechanische Zeichnungen und 3D-Modelle
• Sicherheits- und Zertifizierungsdokumente

Technische Spezifikationen

• Produktfamilie: BCM® Bus Converter
• Modell / Teilenummer: BCM48BF040T200B00
• Eingangsspannung: 48 V DC (nenn)
• Ausgangsspannung: 4 V (nenn)
• Max. Ausgangsstrom: 53 A
• Gehäusetyp: FULL ChiP (Plattenmontage)
• Gehäusemaße: 32,5 x 22,0 x 6,73 mm
• Montage: J-Lead (Standard) oder Through Hole
• Temperaturklassen: T (-40°C bis 125°C), M (-55°C bis 125°C)
• Typische Lieferzeit: 40 Wochen
• MOQ: 25
• Beispiel-MSRP: $84.74 (25+), $79.48 (100+)
• Schlüsseltechnologien: SAC™-Topologie, ZVS/ZCS-Betrieb, niedrige AC-Impedanz
• Typische Anwendungen: leistungsstarke, plattenmontierte Leistungsumwandlung, Stromverteilernetze mit Fixed-Ratio-Bus-Konvertern
• Sicherheit & Konformität: Zulassungen laut Produktdokumentation verfügbar (cURus, cTUVus, CE, CB)
